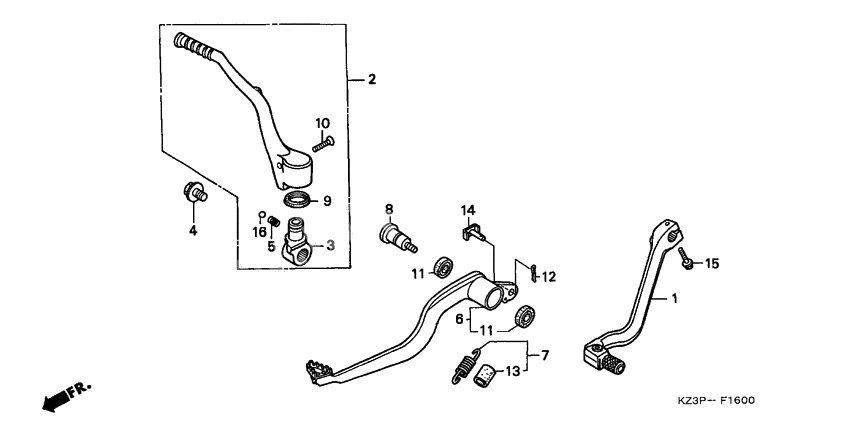

Brake pedal assy

Brake pedal assy

X

Pedal, gearshift (Ref #1)

1

Part #24700-KZ3-B00

VIEW IN LIST

X

Arm, kick starter (Ref #2)

2

Part #28300-KZ3-B00

VIEW IN LIST

X

Joint, kick arm (Ref #3)

3

Part #28302-KZ3-B00

VIEW IN LIST

X

Bolt, kick joint (Ref #4)

4

Part #28306-KAE-000

VIEW IN LIST

X

Spring, kick starter (Ref #5)

5

Part #28333-KK0-000

VIEW IN LIST

X

Pedal, rr. brake (Ref #6)

6

Part #46510-KZ3-B00

VIEW IN LIST

X

Spring, brake pedal (Ref #7)

7

Part #46511-KZ3-B00

VIEW IN LIST

X

Shaft, brake pivot (Ref #8)

8

Part #46513-KZ3-600

VIEW IN LIST

X

DUST SEAL (Ref #9)

9

Part #46525-KK0-003

VIEW IN LIST

X

Bolt, kick arm (Ref #10)

10

Part #90101-MAC-680

VIEW IN LIST

X

DUST SEAL (Ref #11)

11

Part #91251-444-000

VIEW IN LIST

X

DUST SEAL (Ref #11)

11

Part #91251-444-000

VIEW IN LIST

X

DUST SEAL (Ref #11)

11

Part #91251-444-000

VIEW IN LIST

X

DUST SEAL (Ref #11)

11

Part #91251-444-000

VIEW IN LIST

X

PIN (Ref #12)

12

Part #94201-20120

VIEW IN LIST

X

Tube, vinyl (12x14x2) (na use (Ref #13)

13

Part #95003-3900220

VIEW IN LIST

X

Pin d, joint (Ref #14)

14

Part #9501554000

VIEW IN LIST

X

Bolt, flange, 6x22 (Ref #15)

15

Part #96001-0602200

VIEW IN LIST

X

Ball (Ref #16)

16

Part #96211-08000

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  24700-KZ3-B00

  Pedal, gearshift

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  28300-KZ3-B00

  Arm, kick starter

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  28302-KZ3-B00

  Joint, kick arm

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  28306-KAE-000

  Bolt, kick joint

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  28333-KK0-000

  Spring, kick starter

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  46510-KZ3-B00

  Pedal, rr. brake

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  46511-KZ3-B00

  Spring, brake pedal

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  46513-KZ3-600

  Shaft, brake pivot

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  46525-KK0-003

  DUST SEAL

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90101-MAC-680

  Bolt, kick arm

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  91251-444-000

  DUST SEAL

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  94201-20120

  PIN

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  95003-3900220

  Tube, vinyl (12x14x2) (na use

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  9501554000

  Pin d, joint

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  96001-0602200

  Bolt, flange, 6x22

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  96211-08000

  Ball

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
