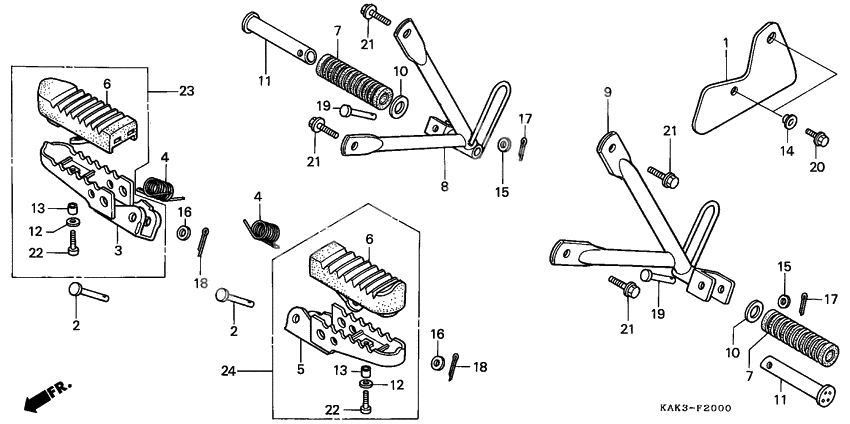

Step

Step

X

Cover drive chain (Ref #1)

1

Part #40515-KAK-770

VIEW IN LIST

X

Pin, step bar joint (Ref #2)

2

Part #50603-033-010

VIEW IN LIST

X

Pin, step bar joint (Ref #2)

2

Part #50603-033-010

VIEW IN LIST

X

Pin, step bar joint (Ref #2)

2

Part #50603-033-010

VIEW IN LIST

X

Pin, step bar joint (Ref #2)

2

Part #50603-033-010

VIEW IN LIST

X

Step comp.,r. (Ref #3)

3

Part #50612-KAK-900

VIEW IN LIST

X

Пружина (Ref #4)

4

Part #50617-MA0-770

VIEW IN LIST

X

Пружина (Ref #4)

4

Part #50617-MA0-770

VIEW IN LIST

X

Пружина (Ref #4)

4

Part #50617-MA0-770

VIEW IN LIST

X

Пружина (Ref #4)

4

Part #50617-MA0-770

VIEW IN LIST

X

Step comp.,l. (Ref #5)

5

Part #50642-KAK-900

VIEW IN LIST

X

Rubber,step (Ref #6)

6

Part #50661-KAK-900

VIEW IN LIST

X

Rubber,step (Ref #6)

6

Part #50661-KAK-900

VIEW IN LIST

X

Rubber,step (Ref #6)

6

Part #50661-KAK-900

VIEW IN LIST

X

Rubber,step (Ref #6)

6

Part #50661-KAK-900

VIEW IN LIST

X

Rubber, pillion step (Ref #7)

7

Part #50710-MK5-000

VIEW IN LIST

X

Rubber, pillion step (Ref #7)

7

Part #50710-MK5-000

VIEW IN LIST

X

Rubber, pillion step (Ref #7)

7

Part #50710-MK5-000

VIEW IN LIST

X

Rubber, pillion step (Ref #7)

7

Part #50710-MK5-000

VIEW IN LIST

X

Pipe comp.*nh105* (Ref #8)

8

Part #50711-KAK-900ZA

VIEW IN LIST

X

Pipe comp.*nh105* (Ref #9)

9

Part #50712-KAK-770ZA

VIEW IN LIST

X

Wash.pillion step (Ref #10)

10

Part #50712-405-000

VIEW IN LIST

X

Wash.pillion step (Ref #10)

10

Part #50712-405-000

VIEW IN LIST

X

Wash.pillion step (Ref #10)

10

Part #50712-405-000

VIEW IN LIST

X

Wash.pillion step (Ref #10)

10

Part #50712-405-000

VIEW IN LIST

X

Bar, pillion step (Ref #11)

11

Part #50715-KB7-000

VIEW IN LIST

X

Bar, pillion step (Ref #11)

11

Part #50715-KB7-000

VIEW IN LIST

X

Bar, pillion step (Ref #11)

11

Part #50715-KB7-000

VIEW IN LIST

X

Bar, pillion step (Ref #11)

11

Part #50715-KB7-000

VIEW IN LIST

X

Washer, 6mm (Ref #12)

12

Part #90485-MB2-000

VIEW IN LIST

X

Washer, 6mm (Ref #12)

12

Part #90485-MB2-000

VIEW IN LIST

X

Washer, 6mm (Ref #12)

12

Part #90485-MB2-000

VIEW IN LIST

X

Washer, 6mm (Ref #12)

12

Part #90485-MB2-000

VIEW IN LIST

X

Кольцо/шайба (Ref #13)

13

Part #90503-MG7-000

VIEW IN LIST

X

Кольцо/шайба (Ref #13)

13

Part #90503-MG7-000

VIEW IN LIST

X

Кольцо/шайба (Ref #13)

13

Part #90503-MG7-000

VIEW IN LIST

X

Кольцо/шайба (Ref #13)

13

Part #90503-MG7-000

VIEW IN LIST

X

Washer, chain slider (Ref #14)

14

Part #90556-KR3-000

VIEW IN LIST

X

Шайба (Ref #15)

15

Part #94101-06800

VIEW IN LIST

X

Шайба (Ref #15)

15

Part #94101-06800

VIEW IN LIST

X

Шайба (Ref #15)

15

Part #94101-06800

VIEW IN LIST

X

Шайба (Ref #15)

15

Part #94101-06800

VIEW IN LIST

X

Шайба (Ref #16)

16

Part #94101-08000

VIEW IN LIST

X

Шайба (Ref #16)

16

Part #94101-08000

VIEW IN LIST

X

Шайба (Ref #16)

16

Part #94101-08000

VIEW IN LIST

X

Шайба (Ref #16)

16

Part #94101-08000

VIEW IN LIST

X

PIN (Ref #17)

17

Part #9420116250

VIEW IN LIST

X

PIN (Ref #17)

17

Part #9420116250

VIEW IN LIST

X

PIN (Ref #17)

17

Part #9420116250

VIEW IN LIST

X

PIN (Ref #17)

17

Part #9420116250

VIEW IN LIST

X

PIN (Ref #18)

18

Part #94201-20150

VIEW IN LIST

X

PIN (Ref #18)

18

Part #94201-20150

VIEW IN LIST

X

PIN (Ref #18)

18

Part #94201-20150

VIEW IN LIST

X

PIN (Ref #18)

18

Part #94201-20150

VIEW IN LIST

X

Pin a, pillion step (Ref #19)

19

Part #9501581000

VIEW IN LIST

X

Pin a, pillion step (Ref #19)

19

Part #9501581000

VIEW IN LIST

X

Pin a, pillion step (Ref #19)

19

Part #9501581000

VIEW IN LIST

X

Pin a, pillion step (Ref #19)

19

Part #9501581000

VIEW IN LIST

X

BOLT (Ref #20)

20

Part #95701-060-120-7

VIEW IN LIST

X

Болт ,6X22 (Ref #22)

22

Part #96600-060-220-7

VIEW IN LIST

X

Болт ,6X22 (Ref #22)

22

Part #96600-060-220-7

VIEW IN LIST

X

Болт ,6X22 (Ref #22)

22

Part #96600-060-220-7

VIEW IN LIST

X

Болт ,6X22 (Ref #22)

22

Part #96600-060-220-7

VIEW IN LIST

X

Step assy.,r. (Ref #23)

23

Part #50610-KAK-900

VIEW IN LIST

X

Step assy.,l. (Ref #24)

24

Part #50620-KAK-900

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  40515-KAK-770

  Cover drive chain

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  50603-033-010

  Pin, step bar joint

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  50612-KAK-900

  Step comp.,r.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  50617-466-000

  Пружина

  Кол-во на узел:

  2

  Примечания:

  Replaced by 50617-MA0-770 Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  50617-MA0-770

  Пружина

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  50642-KAK-900

  Step comp.,l.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  50661-KAK-900

  Rubber,step

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  50710-MK5-000

  Rubber, pillion step

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  50710-KB7-000

  Rubber, pillion step

  Кол-во на узел:

  2

  Примечания:

  Replaced by 50710-MK5-000 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  50711-KAK-900ZA

  Pipe comp.*nh105*

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  50712-KAK-770ZA

  Pipe comp.*nh105*

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  50712-405-000

  Wash.pillion step

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  50715-KB7-000

  Bar, pillion step

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90485-MB2-000

  Washer, 6mm

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  90503-MG7-000

  Кольцо/шайба

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90556-KR3-000

  Washer, chain slider

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  94101-06800

  Шайба

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  94101-06000

  Шайба

  Кол-во на узел:

  2

  Примечания:

  Replaced by 94101-06800 Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  94101-08000

  Шайба

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  9420116250

  PIN

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  94201-16150

  PIN

  Кол-во на узел:

  2

  Примечания:

  Replaced by 9420116250 Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  94201-20150

  PIN

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  9501581000

  Pin a, pillion step

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  95701-060-120-7

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  96300-0801600

  Болт

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  96600-060-220-7

  Болт ,6X22

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  96700-060-220-7

  Болт ,6X22

  Кол-во на узел:

  2

  Примечания:

  Replaced by 96600-060-220-7 Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  50610-KAK-900

  Step assy.,r.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  50620-KAK-900

  Step assy.,l.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
