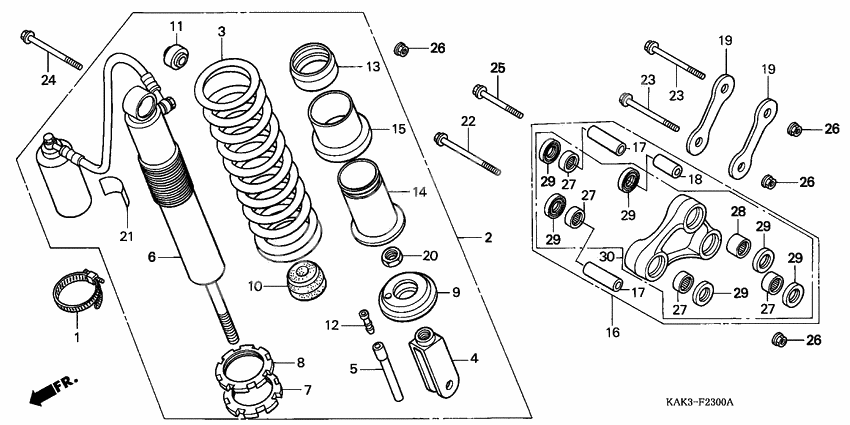

Rear cushion

Rear cushion

X

Band,sub tank (Ref #1)

1

Part #50252-GC4-600

VIEW IN LIST

X

Cushion assy.,rr. (Ref #2)

2

Part #52400-KAK-901

VIEW IN LIST

X

Bush damper (Ref #11)

11

Part #52451-KAK-901

VIEW IN LIST

X

Arm assy.,cushion (Ref #16)

16

Part #52460-KAK-900

VIEW IN LIST

X

Collar,cushion ar (Ref #17)

17

Part #52463-KAK-900

VIEW IN LIST

X

Collar,cushion ar (Ref #17)

17

Part #52463-KAK-900

VIEW IN LIST

X

Collar,cushion ar (Ref #17)

17

Part #52463-KAK-900

VIEW IN LIST

X

Collar,cushion ar (Ref #17)

17

Part #52463-KAK-900

VIEW IN LIST

X

Collar,cushion lo (Ref #18)

18

Part #52464-KAK-900

VIEW IN LIST

X

Plate,cushion con (Ref #19)

19

Part #52471-KAK-900

VIEW IN LIST

X

Plate,cushion con (Ref #19)

19

Part #52471-KAK-900

VIEW IN LIST

X

Plate,cushion con (Ref #19)

19

Part #52471-KAK-900

VIEW IN LIST

X

Plate,cushion con (Ref #19)

19

Part #52471-KAK-900

VIEW IN LIST

X

Label, rr. (Ref #21)

21

Part #87516-MBL-610

VIEW IN LIST

X

Bolt,flange,10x76 (Ref #22)

22

Part #90129-KA3-710

VIEW IN LIST

X

Болт (Ref #23)

23

Part #90150-KF0-000

VIEW IN LIST

X

Болт (Ref #23)

23

Part #90150-KF0-000

VIEW IN LIST

X

Болт (Ref #23)

23

Part #90150-KF0-000

VIEW IN LIST

X

Болт (Ref #23)

23

Part #90150-KF0-000

VIEW IN LIST

X

Болт (Ref #24)

24

Part #90153-KK0-000

VIEW IN LIST

X

Bolt, flange, 10x43 (Ref #25)

25

Part #90153-KW3-003

VIEW IN LIST

X

BEARING,NEEDLE (Ref #28)

28

Part #91079-KAK-900

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  50252-GC4-600

  Band,sub tank

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  52400-KAK-901

  Cushion assy.,rr.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  52451-KAK-901

  Bush damper

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  52460-KAK-900

  Arm assy.,cushion

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  52463-KAK-900

  Collar,cushion ar

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  52464-KAK-900

  Collar,cushion lo

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  52471-KAK-900

  Plate,cushion con

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  87516-HB5-671

  Label,rr damper w

  Кол-во на узел:

  1

  Примечания:

  Replaced by 87516-MBL-610 Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  87516-MBL-610

  Label, rr.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  90129-KA3-710

  Bolt,flange,10x76

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  90150-KF0-000

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  90153-KK0-000

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  90153-KW3-003

  Bolt, flange, 10x43

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  90304-GE8-003

  Nut, u, 10mm

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  91106-383-003

  BEARING

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  91079-KAK-900

  BEARING,NEEDLE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  91262-MB2-005

  Seal,pivot dust

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
