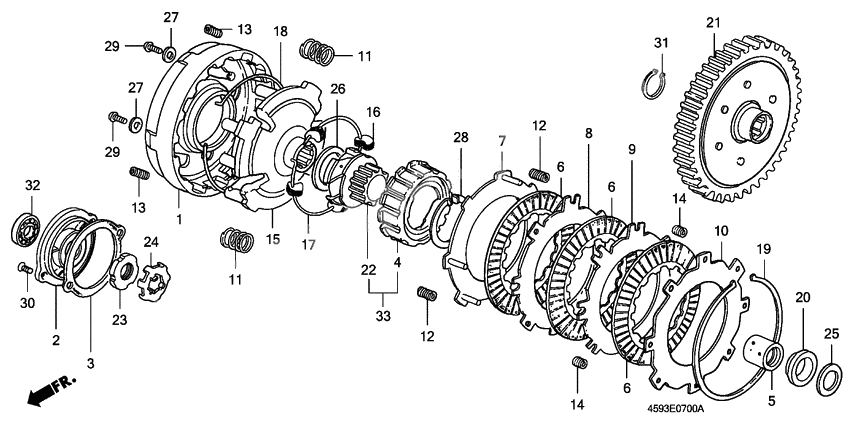

Сцепление

Сцепление

X

Clutch outer (Ref #1)

1

Part #22101-943-010

VIEW IN LIST

X

Cvr, clutch (outer) (Ref #2)

2

Part #22111-028-010

VIEW IN LIST

X

Gasket, clutch cover (Ref #3)

3

Part #22112-121-631

VIEW IN LIST

X

Center, clutch (Ref #4)

4

Part #22121-096-702

VIEW IN LIST

X

Guide, clutch center (Ref #5)

5

Part #22131-943-000

VIEW IN LIST

X

Plate a,clutch (Ref #7)

7

Part #22311-096-010

VIEW IN LIST

X

Plate b, clutch (Ref #8)

8

Part #22321-046-020

VIEW IN LIST

X

Plate c, clutch (Ref #9)

9

Part #22331-046-000

VIEW IN LIST

X

Plate d, clutch (Ref #10)

10

Part #22341-943-000

VIEW IN LIST

X

Spg,clutch (Ref #11)

11

Part #22401-121-630

VIEW IN LIST

X

Spg,clutch (Ref #11)

11

Part #22401-121-630

VIEW IN LIST

X

Spg,clutch (Ref #11)

11

Part #22401-121-630

VIEW IN LIST

X

Spg,clutch (Ref #11)

11

Part #22401-121-630

VIEW IN LIST

X

Пружина муфты (Ref #11)

11

Part #22401-459-950

VIEW IN LIST

X

Пружина муфты (Ref #11)

11

Part #22401-459-950

VIEW IN LIST

X

Пружина муфты (Ref #11)

11

Part #22401-459-950

VIEW IN LIST

X

Пружина муфты (Ref #11)

11

Part #22401-459-950

VIEW IN LIST

X

Spring,clutch fre (Ref #12)

12

Part #22411-053-020

VIEW IN LIST

X

Spring,clutch fre (Ref #12)

12

Part #22411-053-020

VIEW IN LIST

X

Spring,clutch fre (Ref #12)

12

Part #22411-053-020

VIEW IN LIST

X

Spring,clutch fre (Ref #12)

12

Part #22411-053-020

VIEW IN LIST

X

Spring, clutch free (Ref #12)

12

Part #22411-053-030

VIEW IN LIST

X

Spring, clutch free (Ref #12)

12

Part #22411-053-030

VIEW IN LIST

X

Spring, clutch free (Ref #12)

12

Part #22411-053-030

VIEW IN LIST

X

Spring, clutch free (Ref #12)

12

Part #22411-053-030

VIEW IN LIST

X

Пружина (Ref #13)

13

Part #22421-035-000

VIEW IN LIST

X

Пружина (Ref #13)

13

Part #22421-035-000

VIEW IN LIST

X

Пружина (Ref #13)

13

Part #22421-035-000

VIEW IN LIST

X

Пружина (Ref #13)

13

Part #22421-035-000

VIEW IN LIST

X

Plate,drive (Ref #15)

15

Part #22511-459-010

VIEW IN LIST

X

Weight, clutch (Ref #16)

16

Part #22531-033-020

VIEW IN LIST

X

RING (Ref #17)

17

Part #22535-033-000

VIEW IN LIST

X

RING (Ref #18)

18

Part #22536-033-000

VIEW IN LIST

X

Set-ring (102.5mm) (Ref #19)

19

Part #22901-102-700

VIEW IN LIST

X

Collar (20mm) (Ref #20)

20

Part #22911-943-000

VIEW IN LIST

X

Gear, primary (Ref #21)

21

Part #23110-028-000

VIEW IN LIST

X

Ведущая шестерня (Ref #22)

22

Part #23111-096-020

VIEW IN LIST

X

Nut, lock, 16mm (Ref #23)

23

Part #90231-KCS-651

VIEW IN LIST

X

Washer, lock, 16mm (Ref #24)

24

Part #90431-028-010

VIEW IN LIST

X

Шайба блокирующая (Ref #25)

25

Part #90432-121-960

VIEW IN LIST

X

Washer, thrust, 36mm (Ref #26)

26

Part #90452-459-000

VIEW IN LIST

X

Washer, stopper, 14mm (Ref #27)

27

Part #90483-178-000

VIEW IN LIST

X

Washer, stopper, 14mm (Ref #27)

27

Part #90483-178-000

VIEW IN LIST

X

Washer, stopper, 14mm (Ref #27)

27

Part #90483-178-000

VIEW IN LIST

X

Washer, stopper, 14mm (Ref #27)

27

Part #90483-178-000

VIEW IN LIST

X

Circlip (38mm) (Ref #28)

28

Part #90603-046-010

VIEW IN LIST

X

Болт (Ref #29)

29

Part #93500-050-080-A

VIEW IN LIST

X

Болт (Ref #29)

29

Part #93500-050-080-A

VIEW IN LIST

X

Болт (Ref #29)

29

Part #93500-050-080-A

VIEW IN LIST

X

Болт (Ref #29)

29

Part #93500-050-080-A

VIEW IN LIST

X

Screw, flat, 5x12 (Ref #30)

30

Part #93600-050120A

VIEW IN LIST

X

Circlip (Ref #31)

31

Part #94510-20000

VIEW IN LIST

X

Bearing, radial ball, 6000 (Ref #32)

32

Part #96100-6000000

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  22101-943-010

  Clutch outer

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  22111-028-010

  Cvr, clutch (outer)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  22112-121-631

  Gasket, clutch cover

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  22112-121-630

  Gasket, clutch cover

  Кол-во на узел:

  1

  Примечания:

  Replaced by 22112-121-631 Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  22121-096-701

  Center, clutch

  Кол-во на узел:

  1

  Примечания:

  Replaced by 22121-096-702 Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  22121-096-702

  Center, clutch

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  22131-943-000

  Guide, clutch center

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  22201-121-690

  Disk, cl friction

  Кол-во на узел:

  3

  Примечания:

  Replaced by 22201-121-631 Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  22201-121-631

  Disk, cl friction

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  22311-096-010

  Plate a,clutch

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  22321-046-020

  Plate b, clutch

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  22331-046-000

  Plate c, clutch

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  22341-943-000

  Plate d, clutch

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  22401-121-003

  Пружина муфты

  Кол-во на узел:

  4

  Примечания:

  Replaced by 22401-459-950 Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  22401-121-630

  Spg,clutch

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  22401-459-950

  Пружина муфты

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  22411-053-020

  Spring,clutch fre

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  22411-053-030

  Spring, clutch free

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  22421-035-000

  Пружина

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  22421-028-000

  Пружина

  Кол-во на узел:

  4

  Примечания:

  Replaced by 22421-035-000 Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  22511-459-010

  Plate,drive

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  22531-033-020

  Weight, clutch

  Кол-во на узел:

  28

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  22535-033-000

  RING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  22536-033-000

  RING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  22901-102-700

  Set-ring (102.5mm)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  22911-943-000

  Collar (20mm)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  23110-028-000

  Gear, primary

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  23111-096-020

  Ведущая шестерня

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  23111-096-010

  Ведущая шестерня

  Кол-во на узел:

  1

  Примечания:

  Replaced by 23111-096-020 Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  90231-028-000

  Nut, lock, 16mm

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90231-KCS-651 Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  90231-KCS-651

  Nut, lock, 16mm

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  90431-028-010

  Washer, lock, 16mm

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  90432-121-960

  Шайба блокирующая

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  90452-459-000

  Washer, thrust, 36mm

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  90483-178-000

  Washer, stopper, 14mm

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  90603-046-010

  Circlip (38mm)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  93500-050-080-A

  Болт

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  93600-050120A

  Screw, flat, 5x12

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  9451020120

  New Genuine Part

  Кол-во на узел:

  1

  Примечания:

  Replaced by 94510-20000 Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  94510-20000

  Circlip

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  96100-6000000

  Bearing, radial ball, 6000

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
