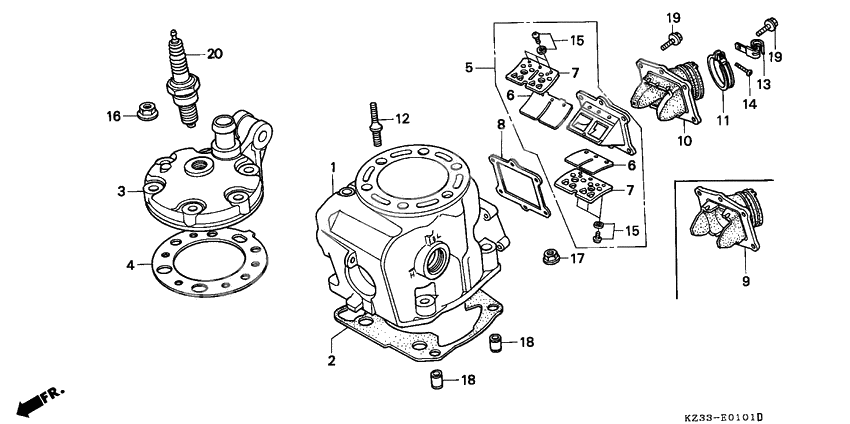

Cylinder/ cylinder head

Cylinder/ cylinder head

X

Цилиндр (Ref #1)

1

Part #12100-KZ3-860

VIEW IN LIST

X

Прокладка цилиндра (Ref #2)

2

Part #12191-KZ3-880

VIEW IN LIST

X

Головка цилиндров (Ref #3)

3

Part #12201-KZ3-690

VIEW IN LIST

X

Gasket, cyl hd (Ref #4)

4

Part #12254-KZ3-860

VIEW IN LIST

X

Клапан (Ref #5)

5

Part #14100-KZ3-862

VIEW IN LIST

X

Gasket a, reed valve (Ref #8)

8

Part #14132-KAE-000

VIEW IN LIST

X

Изолятор (Ref #10)

10

Part #16221-KZ3-860

VIEW IN LIST

X

Band, insulator (Ref #11)

11

Part #16223-KA5-690

VIEW IN LIST

X

Bolt, special stud (Ref #12)

12

Part #90011-HA2-000

VIEW IN LIST

X

CLIP (Ref #13)

13

Part #91406-657-671

VIEW IN LIST

X

Болт (Ref #14)

14

Part #93500-050-250-A

VIEW IN LIST

X

Гайка (Ref #16)

16

Part #94050-08000

VIEW IN LIST

X

Гайка (Ref #17)

17

Part #94050-10000

VIEW IN LIST

X

Dowel pin (Ref #18)

18

Part #94301-12200

VIEW IN LIST

X

Dowel pin (Ref #18)

18

Part #94301-12200

VIEW IN LIST

X

Dowel pin (Ref #18)

18

Part #94301-12200

VIEW IN LIST

X

Dowel pin (Ref #18)

18

Part #94301-12200

VIEW IN LIST

X

Болт (Ref #19)

19

Part #96300-0602200

VIEW IN LIST

X

Болт (Ref #19)

19

Part #96300-0602200

VIEW IN LIST

X

Болт (Ref #19)

19

Part #96300-0602200

VIEW IN LIST

X

Болт (Ref #19)

19

Part #96300-0602200

VIEW IN LIST

X

S/plg (w24esr-v) (Ref #20)

20

Part #9807958659

VIEW IN LIST

X

Spark plug (br8eg) (Ref #20)

20

Part #9807958679

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  12100-KZ3-860

  Цилиндр

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  12191-KZ3-860

  Прокладка цилиндра

  Кол-во на узел:

  1

  Примечания:

  Replaced by 12191-KZ3-880 Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  12191-KZ3-880

  Прокладка цилиндра

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  12201-KZ3-690

  Головка цилиндров

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  12201-KZ3-860

  Головка цилиндров

  Кол-во на узел:

  1

  Примечания:

  Replaced by 12201-KZ3-690 Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  12254-KZ3-860

  Gasket, cyl hd

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  14100-KZ3-861

  Клапан

  Кол-во на узел:

  1

  Примечания:

  Replaced by 14100-KZ3-862 Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  14100-KZ3-862

  Клапан

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  14132-KAE-000

  Gasket a, reed valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  16221-KZ3-860

  Изолятор

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  16223-KA5-690

  Band, insulator

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90011-HA2-000

  Bolt, special stud

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  91406-657-671

  CLIP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  93500-050-250-A

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  94050-08000

  Гайка

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  94050-10000

  Гайка

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  94301-12200

  Dowel pin

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  96300-0602200

  Болт

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  9807958669

  Spark plug (qn86)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 9807958679 Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  9807958659

  S/plg (w24esr-v)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  9807958679

  Spark plug (br8eg)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
