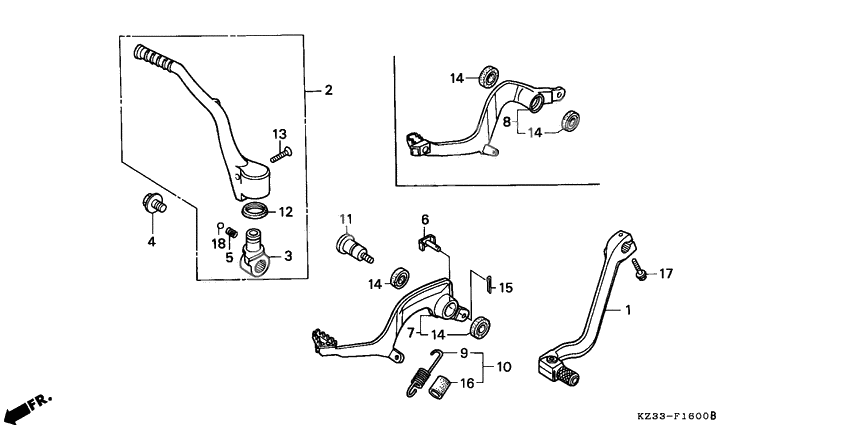

Pedal/kick starter arm

Pedal/kick starter arm

Pedal/kick starter arm
Pedal, gearshift (Ref #1)
1
Part #24700-KZ3-890
Arm, kick starter (Ref #2)
2
Part #28300-KZ3-A10
Joint, kick arm (Ref #3)
3
Part #28302-KZ3-860
Bolt, kick joint (Ref #4)
4
Part #28306-KAE-000
Spring, kick starter (Ref #5)
5
Part #28333-KK0-000
Pin d, joint (Ref #6)
6
Part #9501554000
Pedal, rr. brake (Ref #7)
7
Part #46510-KZ3-860
Spring, brake pedal (Ref #10)
10
Part #46512-KZ4-710
Shaft, brake pivot (Ref #11)
11
Part #46513-KZ3-600
DUST SEAL (Ref #12)
12
Part #46525-KK0-003
Bolt, kick arm (Ref #13)
13
Part #90101-MAC-680
PIN (Ref #15)
15
Part #94201-20120
Tube,vinyl,13x15x (Ref #16)
16
Part #95003-430-042-0
BOLT (Ref #17)
17
Part #96001-060-200-0
Ball (Ref #18)
18
Part #96211-08000
+ -
  • 1
    24700-KZ3-860

    Pedal, gearshift

    1
    Replaced by 24700-KZ3-890 Доступно: Нет в наличии
  • 1
    24700-KZ3-890

    Pedal, gearshift

    1
    Доступно: Нет в наличии
  • 2
    28300-KZ3-860

    Arm, kick starter

    1
    Replaced by 28300-KZ3-A10 Доступно: Нет в наличии
  • 2
    28300-KZ3-A10

    Arm, kick starter

    1
    Доступно: Нет в наличии
  • 3
    28302-KZ3-860

    Joint, kick arm

    1
    Доступно: Нет в наличии
  • 4
    28306-KA3-830

    Bolt, kick joint

    1
    Replaced by 28306-KAE-000 Доступно: Нет в наличии
  • 4
    28306-KAE-000

    Bolt, kick joint

    1
    Доступно: Нет в наличии
  • 5
    28333-KK0-000

    Spring, kick starter

    1
    Доступно: Нет в наличии
  • 6
    46503-KW3-000

    Pin, brake rod

    1
    Replaced by 9501554000 Доступно: Нет в наличии
  • 6
    9501554000

    Pin d, joint

    1
    Доступно: Нет в наличии
  • 7
    46510-KZ3-860

    Pedal, rr. brake

    1
    Доступно: Нет в наличии
  • 10
    46512-KZ4-710

    Spring, brake pedal

    1
    Доступно: Нет в наличии
  • 10
    46512-KZ3-860

    Spring, brake pedal

    1
    Replaced by 46512-KZ4-710 Доступно: Нет в наличии
  • 11
    46513-KZ3-860

    Shaft, brake pivot

    1
    Replaced by 46513-KZ3-600 Доступно: Нет в наличии
  • 11
    46513-KZ3-600

    Shaft, brake pivot

    1
    Доступно: Нет в наличии
  • 12
    46525-KK0-003

    DUST SEAL

    1
    Доступно: Нет в наличии
  • 13
    90101-KA4-700

    Bolt, kick arm

    1
    Replaced by 90101-MAC-680 Доступно: Нет в наличии
  • 13
    90101-MAC-680

    Bolt, kick arm

    1
    Доступно: Нет в наличии
  • 14
    91251-444-000

    DUST SEAL

    2
    Доступно: Нет в наличии
  • 15
    94201-20120

    PIN

    1
    Доступно: Нет в наличии
  • 16
    95003-430-042-0

    Tube,vinyl,13x15x

    1
    Доступно: Нет в наличии
  • 17
    96001-060-200-0

    BOLT

    1
    Доступно: Нет в наличии
  • 18
    96211-08000

    Ball

    1
    Доступно: Нет в наличии
