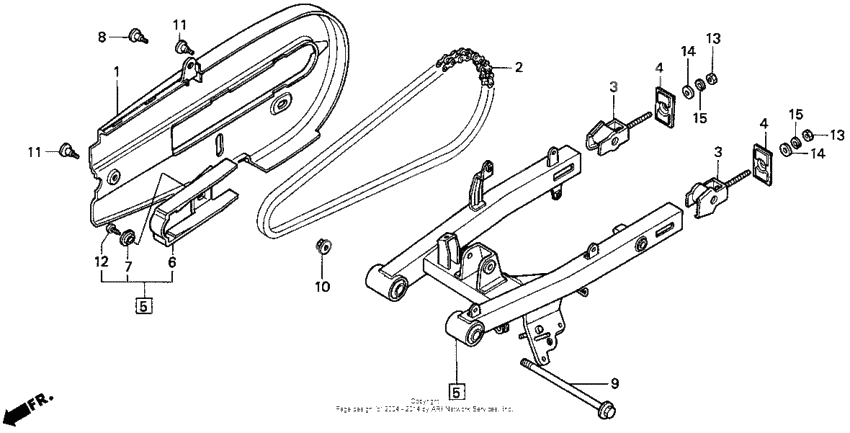

Swingarm

Swingarm

X

Case,drive*nh138* (Ref #1)

1

Part #40510-GZ4-670ZA

VIEW IN LIST

X

Chain,drive (taka (Ref #2)

2

Part #40530-GZ4-672

VIEW IN LIST

X

Adjuster comp.,ch (Ref #3)

3

Part #40543-GZ4-670

VIEW IN LIST

X

Adjuster comp.,ch (Ref #3)

3

Part #40543-GZ4-670

VIEW IN LIST

X

Adjuster comp.,ch (Ref #3)

3

Part #40543-GZ4-670

VIEW IN LIST

X

Adjuster comp.,ch (Ref #3)

3

Part #40543-GZ4-670

VIEW IN LIST

X

RETAINER (Ref #4)

4

Part #40546-GZ4-670

VIEW IN LIST

X

RETAINER (Ref #4)

4

Part #40546-GZ4-670

VIEW IN LIST

X

RETAINER (Ref #4)

4

Part #40546-GZ4-670

VIEW IN LIST

X

RETAINER (Ref #4)

4

Part #40546-GZ4-670

VIEW IN LIST

X

Arm assy.,*nh138* (Ref #5)

5

Part #52100-GZ4-670ZA

VIEW IN LIST

X

Arm assy.,*nh138* (Ref #5)

5

Part #52100-GZ4-670ZA

VIEW IN LIST

X

Arm assy.,*nh138* (Ref #5)

5

Part #52100-GZ4-670ZA

VIEW IN LIST

X

Arm assy.,*nh138* (Ref #5)

5

Part #52100-GZ4-670ZA

VIEW IN LIST

X

Slider,chain (Ref #6)

6

Part #52170-GZ4-670

VIEW IN LIST

X

Washer, chain slider (Ref #7)

7

Part #52171-KR6-000

VIEW IN LIST

X

Screw,spcl 6x16 (Ref #8)

8

Part #90104-MS8-000

VIEW IN LIST

X

Bolt,swing arm pi (Ref #9)

9

Part #90121-GZ4-670

VIEW IN LIST

X

Nut, flange, 12mm (Ref #10)

10

Part #90306-KF0-003

VIEW IN LIST

X

Screw,spl 6x11 (Ref #11)

11

Part #90381-GZ4-671

VIEW IN LIST

X

Screw,spl 6x11 (Ref #11)

11

Part #90381-GZ4-671

VIEW IN LIST

X

Screw,spl 6x11 (Ref #11)

11

Part #90381-GZ4-671

VIEW IN LIST

X

Screw,spl 6x11 (Ref #11)

11

Part #90381-GZ4-671

VIEW IN LIST

X

Болт (Ref #12)

12

Part #93901-25280

VIEW IN LIST

X

Гайка (Ref #13)

13

Part #94001-062-000-S

VIEW IN LIST

X

Гайка (Ref #13)

13

Part #94001-062-000-S

VIEW IN LIST

X

Гайка (Ref #13)

13

Part #94001-062-000-S

VIEW IN LIST

X

Гайка (Ref #13)

13

Part #94001-062-000-S

VIEW IN LIST

X

Шайба (Ref #14)

14

Part #94101-06800

VIEW IN LIST

X

Шайба (Ref #14)

14

Part #94101-06800

VIEW IN LIST

X

Шайба (Ref #14)

14

Part #94101-06800

VIEW IN LIST

X

Шайба (Ref #14)

14

Part #94101-06800

VIEW IN LIST

X

Шайба (Ref #15)

15

Part #94111-06000

VIEW IN LIST

X

Шайба (Ref #15)

15

Part #94111-06000

VIEW IN LIST

X

Шайба (Ref #15)

15

Part #94111-06000

VIEW IN LIST

X

Шайба (Ref #15)

15

Part #94111-06000

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  40510-GZ4-670ZA

  Case,drive*nh138*

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  40530-GZ4-672

  Chain,drive (taka

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  40543-GZ4-670

  Adjuster comp.,ch

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  40546-GZ4-670

  RETAINER

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  52100-GZ4-670ZA

  Arm assy.,*nh138*

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  52170-GZ4-670

  Slider,chain

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  52171-KR6-000

  Washer, chain slider

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90104-MS8-000

  Screw,spcl 6x16

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90121-GZ4-670

  Bolt,swing arm pi

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90306-KF0-003

  Nut, flange, 12mm

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  90381-GZ4-671

  Screw,spl 6x11

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  93901-25280

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  94001-062-000-S

  Гайка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  94101-06800

  Шайба

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  94111-06000

  Шайба

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
