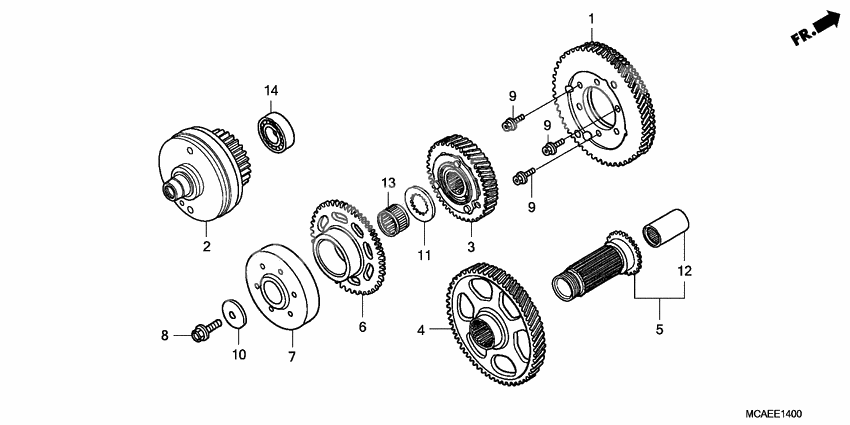

Primary drive gear

Primary drive gear

Primary drive gear
Gear (74t) (Ref #1)
1
Part #13320-MCA-A60
Gear assy,acg dri (Ref #2)
2
Part #13430-MCA-A61
Шестерня (Ref #3)
3
Part #23110-MN5-010
Gear (78t) (Ref #4)
4
Part #23121-MCA-000
Главный механизм (Ref #5)
5
Part #23130-MCA-000
Gear (46t) (Ref #6)
6
Part #28110-MCA-000
Clutch outer (Ref #7)
7
Part #28125-MN5-014
Bolt, ubs (12x30) (Ref #8)
8
Part #90005-MCA-000
Шайба (Ref #10)
10
Part #90402-MCA-A01
Шайба (Ref #11)
11
Part #90493-MN5-000
Bearing (28x35x60) (Ref #12)
12
Part #91024-MN5-003
Bearing (36x41x18.3) (Ref #13)
13
Part #91027-MCA-003
Bearing (6004r) (Ref #14)
14
Part #96140-6004000
+ -
  • 1
    13320-MCA-A60

    Gear (74t)

    1
    Доступно: Нет в наличии
  • 2
    13430-MCA-A60

    Gear assy. (27t)

    1
    Replaced by 13430-MCA-A61 Доступно: Нет в наличии
  • 2
    13430-MCA-A61

    Gear assy,acg dri

    1
    Доступно: Нет в наличии
  • 3
    23110-MN5-010

    Шестерня

    1
    Доступно: Нет в наличии
  • 4
    23121-MCA-000

    Gear (78t)

    1
    Доступно: Нет в наличии
  • 5
    23130-MCA-000

    Главный механизм

    1
    Доступно: Нет в наличии
  • 6
    28110-MCA-000

    Gear (46t)

    1
    Доступно: Нет в наличии
  • 7
    28125-MN5-014

    Clutch outer

    1
    Доступно: Нет в наличии
  • 8
    90005-MCA-000

    Bolt, ubs (12x30)

    1
    Доступно: Нет в наличии
  • 9
    90108-KV3-000

    Болт

    6
    Доступно: Нет в наличии
  • 10
    90402-MCA-A01

    Шайба

    1
    Доступно: Нет в наличии
  • 11
    90493-MN5-000

    Шайба

    1
    Доступно: Нет в наличии
  • 12
    91024-MN5-003

    Bearing (28x35x60)

    1
    Доступно: Нет в наличии
  • 13
    91027-MCA-003

    Bearing (36x41x18.3)

    1
    Доступно: Нет в наличии
  • 14
    96140-6004000

    Bearing (6004r)

    1
    Доступно: Нет в наличии
