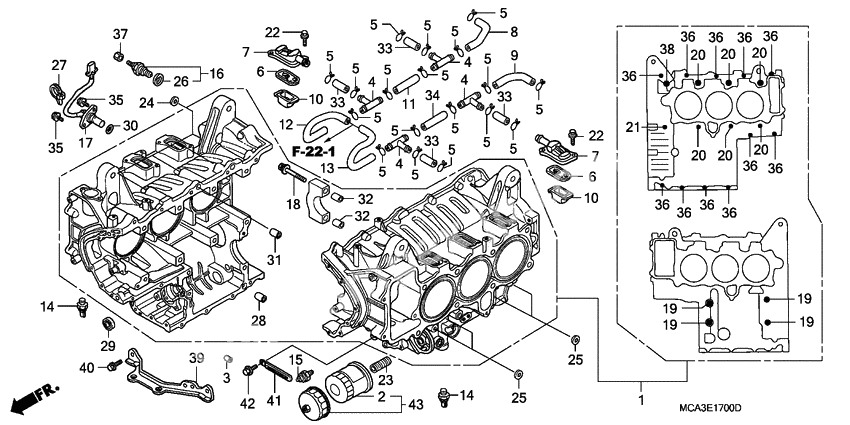

Barrel assy cylinder

Barrel assy cylinder

Barrel assy cylinder
Блок цилиндров (Ref #1)
1
Part #11000-MCA-000
Фильтр масляный (Ref #2)
2
Part #15410-MFJ-D01
Ресивер (Ref #3)
3
Part #15515-MCA-000
Клапан (Ref #6)
6
Part #18601-KGB-611
Клапан (Ref #6)
6
Part #18601-KGB-611
Клапан (Ref #6)
6
Part #18601-KGB-611
Клапан (Ref #6)
6
Part #18601-KGB-611
Cover, reed valve (Ref #7)
7
Part #18612-MBA-601
Cover, reed valve (Ref #7)
7
Part #18612-MBA-601
Cover, reed valve (Ref #7)
7
Part #18612-MBA-601
Cover, reed valve (Ref #7)
7
Part #18612-MBA-601
Tube, r. air in. (Ref #8)
8
Part #18651-MCA-000
Tube, l. air in. (Ref #9)
9
Part #18652-MCA-000
Plate, air in. (Ref #10)
10
Part #18653-MCA-000
Plate, air in. (Ref #10)
10
Part #18653-MCA-000
Plate, air in. (Ref #10)
10
Part #18653-MCA-000
Plate, air in. (Ref #10)
10
Part #18653-MCA-000
Tube (12x62) (Ref #11)
11
Part #18655-MCA-000
Tube, r. air in. (Ref #12)
12
Part #18662-MCA-000
Tube, l. air in. (Ref #13)
13
Part #18663-MCA-000
Sensor assy., knock (Ref #14)
14
Part #30530-MCA-003
Sensor assy., knock (Ref #14)
14
Part #30530-MCA-003
Sensor assy., knock (Ref #14)
14
Part #30530-MCA-003
Sensor assy., knock (Ref #14)
14
Part #30530-MCA-003
Переключатель прессуры масла (Ref #15)
15
Part #35500-MCA-010
Переключатель нейтральный (Ref #16)
16
Part #35600-MM5-003
Sensor assy., speed (Ref #17)
17
Part #37700-MCA-003
Bolt, ubs (12x77.5) (Ref #18)
18
Part #90003-MCA-000
Bolt, flg (10x197) (Ref #21)
21
Part #90011-MCA-000
Bolt, flange, 5x14 (Ref #22)
22
Part #90012-896-750
Bolt, flange, 5x14 (Ref #22)
22
Part #90012-896-750
Bolt, flange, 5x14 (Ref #22)
22
Part #90012-896-750
Bolt, flange, 5x14 (Ref #22)
22
Part #90012-896-750
Boss, oil filter (Ref #23)
23
Part #90019-MB0-000
Washer, special, 11x21x2.3 (Ref #24)
24
Part #90438-463-000
Шайба (Ref #25)
25
Part #90441-MG8-000
Шайба (Ref #25)
25
Part #90441-MG8-000
Шайба (Ref #25)
25
Part #90441-MG8-000
Шайба (Ref #25)
25
Part #90441-MG8-000
Washer, neutral (Ref #26)
26
Part #90443-MJ6-000
Band, wire (black) (Ref #27)
27
Part #90652-KT1-771
Collar (15x20) (Ref #28)
28
Part #90702-371-000
Oil seal (8x25x8) (Ref #29)
29
Part #91204-MB0-013
O-ring, 18.1x3.6 (Ref #30)
30
Part #91302-MAL-601
Dowel pin (Ref #31)
31
Part #94301-12200
Pin c (Ref #32)
32
Part #94303-04065
Pin c (Ref #32)
32
Part #94303-04065
Pin c (Ref #32)
32
Part #94303-04065
Pin c (Ref #32)
32
Part #94303-04065
*95005-12003-10m (Ref #34)
34
Part #95005-120-701-G
BOLT (Ref #35)
35
Part #95701-060-160-8
BOLT (Ref #35)
35
Part #95701-060-160-8
BOLT (Ref #35)
35
Part #95701-060-160-8
BOLT (Ref #35)
35
Part #95701-060-160-8
Гайка (Ref #37)
37
Part #94001-040-000-S
+ -
  • 1
    11000-MCA-000

    Блок цилиндров

    1
    Доступно: Нет в наличии
  • 2
    15410-MFJ-D01

    Фильтр масляный

    1
    Доступно: Нет в наличии
  • 2
    15410-MCJ-000

    Cartridge, oil filter (toyo roki)

    1
    Replaced by 15410-MFJ-D01 Доступно: Нет в наличии
  • 3
    15515-MCA-000

    Ресивер

    1
    Доступно: Нет в наличии
  • 4
    15772-KK0-000

    JOINT

    4
    Доступно: Нет в наличии
  • 5
    17369-KB4-670

    CLIP

    18
    Доступно: Нет в наличии
  • 6
    18601-KGB-611

    Клапан

    6
    Доступно: Нет в наличии
  • 7
    18612-MBA-600

    Cover, reed valve

    6
    Replaced by 18612-MBA-601 Доступно: Нет в наличии
  • 7
    18612-MBA-601

    Cover, reed valve

    6
    Доступно: Нет в наличии
  • 8
    18651-MCA-000

    Tube, r. air in.

    1
    Доступно: Нет в наличии
  • 9
    18652-MCA-000

    Tube, l. air in.

    1
    Доступно: Нет в наличии
  • 10
    18653-MCA-000

    Plate, air in.

    6
    Доступно: Нет в наличии
  • 11
    18655-MCA-000

    Tube (12x62)

    1
    Доступно: Нет в наличии
  • 12
    18662-MCA-000

    Tube, r. air in.

    1
    Доступно: Нет в наличии
  • 13
    18663-MCA-000

    Tube, l. air in.

    1
    Доступно: Нет в наличии
  • 14
    30530-MCA-003

    Sensor assy., knock

    2
    Доступно: Нет в наличии
  • 15
    35500-MCA-010

    Переключатель прессуры масла

    1
    Доступно: Нет в наличии
  • 16
    35600-MM5-003

    Переключатель нейтральный

    1
    Доступно: Нет в наличии
  • 17
    37700-MCA-003

    Sensor assy., speed

    1
    Доступно: Нет в наличии
  • 18
    90003-MCA-000

    Bolt, ubs (12x77.5)

    8
    Доступно: Нет в наличии
  • 19
    90006-MM5-640

    Болт

    4
    Доступно: Нет в наличии
  • 20
    90009-371-015

    Bolt, flange, 10x120 (sato)

    6
    Доступно: Нет в наличии
  • 21
    90011-MCA-000

    Bolt, flg (10x197)

    1
    Доступно: Нет в наличии
  • 22
    90012-896-750

    Bolt, flange, 5x14

    12
    Доступно: Нет в наличии
  • 23
    90019-MB0-000

    Boss, oil filter

    1
    Доступно: Нет в наличии
  • 24
    90438-463-000

    Washer, special, 11x21x2.3

    8
    Доступно: Нет в наличии
  • 25
    90441-MG8-000

    Шайба

    4
    Доступно: Нет в наличии
  • 26
    90443-MJ6-000

    Washer, neutral

    1
    Доступно: Нет в наличии
  • 27
    90652-KT1-771

    Band, wire (black)

    1
    Доступно: Нет в наличии
  • 28
    90702-371-000

    Collar (15x20)

    1
    Доступно: Нет в наличии
  • 29
    91204-MB0-013

    Oil seal (8x25x8)

    1
    Доступно: Нет в наличии
  • 30
    91302-MAL-601

    O-ring, 18.1x3.6

    1
    Доступно: Нет в наличии
  • 31
    94301-12200

    Dowel pin

    1
    Доступно: Нет в наличии
  • 32
    94303-04065

    Pin c

    8
    Доступно: Нет в наличии
  • 33
    95005-120-421-0

    Tube (12x42)

    4
    Доступно: Нет в наличии
  • 34
    95005-120-701-G

    *95005-12003-10m

    1
    Доступно: Нет в наличии
  • 35
    95701-060-160-8

    BOLT

    2
    Доступно: Нет в наличии
  • 36
    95701-060-350-8

    BOLT

    11
    Доступно: Нет в наличии
  • 37
    94001-040-000-S

    Гайка

    1
    Доступно: Нет в наличии
