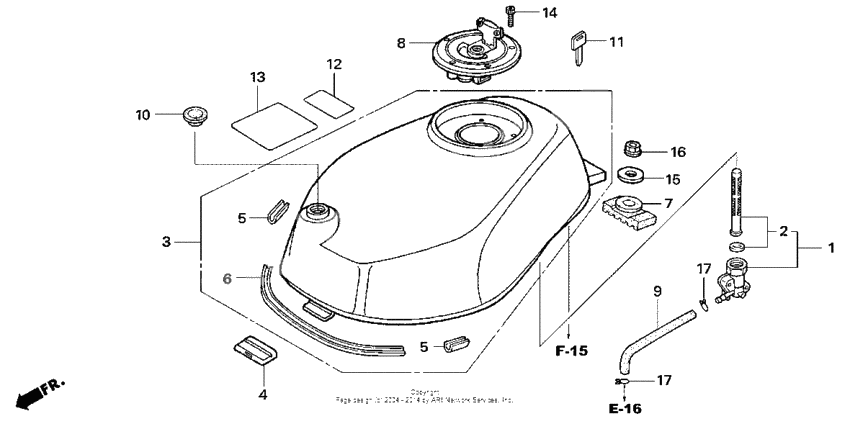

Fuel tank

Fuel tank

X

Petcock assy. (Ref #1)

1

Part #16950-NX2-003

VIEW IN LIST

X

Screen set (Ref #2)

2

Part #16952-KCP-J01

VIEW IN LIST

X

Tank, fuel (Ref #3)

3

Part #17510-NX2-000

VIEW IN LIST

X

Резина (Ref #4)

4

Part #17512-GS9-000

VIEW IN LIST

X

Rubber, protector (Ref #5)

5

Part #17521-HA7-670

VIEW IN LIST

X

Rubber, protector (Ref #5)

5

Part #17521-HA7-670

VIEW IN LIST

X

Rubber, protector (Ref #5)

5

Part #17521-HA7-670

VIEW IN LIST

X

Rubber, protector (Ref #5)

5

Part #17521-HA7-670

VIEW IN LIST

X

Protector, fuel tank (Ref #6)

6

Part #17521-NX2-000

VIEW IN LIST

X

Валик (Ref #7)

7

Part #17614-KBA-900

VIEW IN LIST

X

Cap, fuel filler (Ref #8)

8

Part #17620-NX2-003

VIEW IN LIST

X

Tube, fuel (Ref #9)

9

Part #17681-NX2-000

VIEW IN LIST

X

Grommet a, side cover (Ref #10)

10

Part #19902-865-780

VIEW IN LIST

X

Key, blank (type1) (Ref #11)

11

Part #35121-KW3-771

VIEW IN LIST

X

Mark, caution (Ref #12)

12

Part #87208-NC2-000

VIEW IN LIST

X

Label, caution (Ref #13)

13

Part #87560-GBF-B60

VIEW IN LIST

X

Bolt, socket (4x23) (Ref #14)

14

Part #90074-ML7-920

VIEW IN LIST

X

Washer, 8mm (Ref #15)

15

Part #90501-819-000

VIEW IN LIST

X

Гайка (Ref #16)

16

Part #94050-08000

VIEW IN LIST

X

CLIP (Ref #17)

17

Part #95002-02080

VIEW IN LIST

X

CLIP (Ref #17)

17

Part #95002-02080

VIEW IN LIST

X

CLIP (Ref #17)

17

Part #95002-02080

VIEW IN LIST

X

CLIP (Ref #17)

17

Part #95002-02080

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  16950-NX2-003

  Petcock assy.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  16952-KCP-J01

  Screen set

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  17510-NX2-000

  Tank, fuel

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  17512-GS9-000

  Резина

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  17521-HA7-670

  Rubber, protector

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  17521-NX2-000

  Protector, fuel tank

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  17614-KBA-900

  Валик

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  17620-NX2-003

  Cap, fuel filler

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  17681-NX2-000

  Tube, fuel

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  19902-865-780

  Grommet a, side cover

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  35121-KW3-771

  Key, blank (type1)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  87208-NC2-000

  Mark, caution

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  87560-GBF-B60

  Label, caution

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90074-ML7-920

  Bolt, socket (4x23)

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90501-819-000

  Washer, 8mm

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  94050-08000

  Гайка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  95002-02080

  CLIP

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
