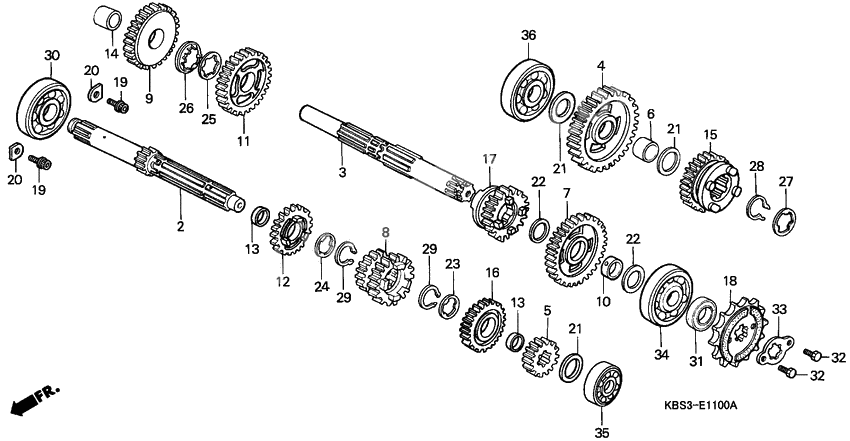

Трансмиссия

Трансмиссия

X

Shaft comp.,main (Ref #2)

2

Part #23210-KY4-900

VIEW IN LIST

X

SHAFT,COUNTER (Ref #3)

3

Part #23221-KY4-901

VIEW IN LIST

X

Gear,countershaft (Ref #4)

4

Part #23411-KAK-900

VIEW IN LIST

X

Gear,mainshaft se (Ref #5)

5

Part #23421-KAK-900

VIEW IN LIST

X

Bush,17mm (Ref #6)

6

Part #23425-KS3-900

VIEW IN LIST

X

Gear,countershaft (Ref #7)

7

Part #23431-KAK-900

VIEW IN LIST

X

Gear,mainshaft th (Ref #8)

8

Part #23441-KAK-900

VIEW IN LIST

X

Gear,countershaft (Ref #9)

9

Part #23451-KAK-900

VIEW IN LIST

X

Bush,20mm (Ref #10)

10

Part #23455-KR1-760

VIEW IN LIST

X

Gear,countershaft (Ref #11)

11

Part #23461-KAK-900

VIEW IN LIST

X

Gear,mainshaft fi (Ref #12)

12

Part #23471-KAK-900

VIEW IN LIST

X

Collar (20x22x10) (Ref #13)

13

Part #23472-KY4-900

VIEW IN LIST

X

Collar (20x22x10) (Ref #13)

13

Part #23472-KY4-900

VIEW IN LIST

X

Collar (20x22x10) (Ref #13)

13

Part #23472-KY4-900

VIEW IN LIST

X

Collar (20x22x10) (Ref #13)

13

Part #23472-KY4-900

VIEW IN LIST

X

Bush,22mm (Ref #14)

14

Part #23475-KE1-010

VIEW IN LIST

X

Gear,countershaft (Ref #15)

15

Part #23481-KAK-900

VIEW IN LIST

X

Gear,mainshaft si (Ref #16)

16

Part #23491-KAK-900

VIEW IN LIST

X

Gear,countershaft (Ref #17)

17

Part #23501-KAK-900

VIEW IN LIST

X

Sprocket,drive (1 (Ref #18)

18

Part #23801-KAK-900

VIEW IN LIST

X

Bolt (6x14) (Ref #19)

19

Part #90071-MF5-000

VIEW IN LIST

X

Bolt (6x14) (Ref #19)

19

Part #90071-MF5-000

VIEW IN LIST

X

Bolt (6x14) (Ref #19)

19

Part #90071-MF5-000

VIEW IN LIST

X

Bolt (6x14) (Ref #19)

19

Part #90071-MF5-000

VIEW IN LIST

X

Plate,brg hold (Ref #20)

20

Part #90441-KY4-900

VIEW IN LIST

X

Plate,brg hold (Ref #20)

20

Part #90441-KY4-900

VIEW IN LIST

X

Plate,brg hold (Ref #20)

20

Part #90441-KY4-900

VIEW IN LIST

X

Plate,brg hold (Ref #20)

20

Part #90441-KY4-900

VIEW IN LIST

X

Washer, thrust, 20mm (Ref #22)

22

Part #90454-107-000

VIEW IN LIST

X

Washer, thrust, 20mm (Ref #22)

22

Part #90454-107-000

VIEW IN LIST

X

Washer, thrust, 20mm (Ref #22)

22

Part #90454-107-000

VIEW IN LIST

X

Washer, thrust, 20mm (Ref #22)

22

Part #90454-107-000

VIEW IN LIST

X

Washer,spline,20m (Ref #23)

23

Part #90455-KAK-900

VIEW IN LIST

X

Washer,spline 20m (Ref #24)

24

Part #90455-KR1-760

VIEW IN LIST

X

Шайба (Ref #25)

25

Part #90464-444-000

VIEW IN LIST

X

Шайба, стопорная (Ref #26)

26

Part #90465-KE1-010

VIEW IN LIST

X

Washer,spline 22m (Ref #27)

27

Part #90466-KR1-760

VIEW IN LIST

X

Cir clip,22mm (Ref #28)

28

Part #90601-KE1-000

VIEW IN LIST

X

Set-ring (20mm) (Ref #29)

29

Part #90605-200-000

VIEW IN LIST

X

Set-ring (20mm) (Ref #29)

29

Part #90605-200-000

VIEW IN LIST

X

Set-ring (20mm) (Ref #29)

29

Part #90605-200-000

VIEW IN LIST

X

Set-ring (20mm) (Ref #29)

29

Part #90605-200-000

VIEW IN LIST

X

Bearing (17x42x12) (Ref #30)

30

Part #91003-KJ1-003

VIEW IN LIST

X

Oil seal,20x34x7 (Ref #31)

31

Part #91201-030-033

VIEW IN LIST

X

Bolt, hex., 6x10 (Ref #32)

32

Part #92101-06010-0A

VIEW IN LIST

X

Bolt, hex., 6x10 (Ref #32)

32

Part #92101-06010-0A

VIEW IN LIST

X

Bolt, hex., 6x10 (Ref #32)

32

Part #92101-06010-0A

VIEW IN LIST

X

Bolt, hex., 6x10 (Ref #32)

32

Part #92101-06010-0A

VIEW IN LIST

X

ДЕТАЛЬ (Ref #33)

33

Part #9501492100

VIEW IN LIST

X

Bearing (6204) (Ref #34)

34

Part #91102-GE1-711

VIEW IN LIST

X

Bearing, radial ball, 6003u (Ref #35)

35

Part #96140-6003000

VIEW IN LIST

X

Bearing, radial ball, 6203u (Ref #36)

36

Part #96140-6203000

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 2

  Артикул:

  23210-KY4-900

  Shaft comp.,main

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  23221-KY4-901

  SHAFT,COUNTER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  23411-KAK-900

  Gear,countershaft

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  23421-KAK-900

  Gear,mainshaft se

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  23425-KS3-900

  Bush,17mm

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  23431-KAK-900

  Gear,countershaft

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  23441-KAK-900

  Gear,mainshaft th

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  23451-KAK-900

  Gear,countershaft

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  23455-KR1-760

  Bush,20mm

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  23461-KAK-900

  Gear,countershaft

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  23471-KAK-900

  Gear,mainshaft fi

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  23472-KY4-900

  Collar (20x22x10)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  23475-KE1-010

  Bush,22mm

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  23481-KAK-900

  Gear,countershaft

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  23491-KAK-900

  Gear,mainshaft si

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  23501-KAK-900

  Gear,countershaft

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  23801-KAK-900

  Sprocket,drive (1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90071-MF5-000

  Bolt (6x14)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90441-KY4-900

  Plate,brg hold

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  90452-115-000

  Washer, 17mm

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  90454-107-000

  Washer, thrust, 20mm

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  90455-KAK-900

  Washer,spline,20m

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  90455-KR1-760

  Washer,spline 20m

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  90464-444-000

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  90465-KE1-010

  Шайба, стопорная

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  90466-KR1-760

  Washer,spline 22m

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  90601-KE1-000

  Cir clip,22mm

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  90605-200-000

  Set-ring (20mm)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  91003-KJ1-003

  Bearing (17x42x12)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  91003-KR1-766

  Bearing (17x42x12)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 91003-KJ1-003 Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  91201-030-033

  Oil seal,20x34x7

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  92101-06010-0A

  Bolt, hex., 6x10

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  9501492100

  ДЕТАЛЬ

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  91102-GE1-711

  Bearing (6204)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  91102-GE0-003

  Bearing, radial ball, 6204 (toyo)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 91102-GE1-711 Доступно: Нет в наличии


  Нет в наличии
• 35

  Артикул:

  96140-6003000

  Bearing, radial ball, 6003u

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  96140-6203000

  Bearing, radial ball, 6203u

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
