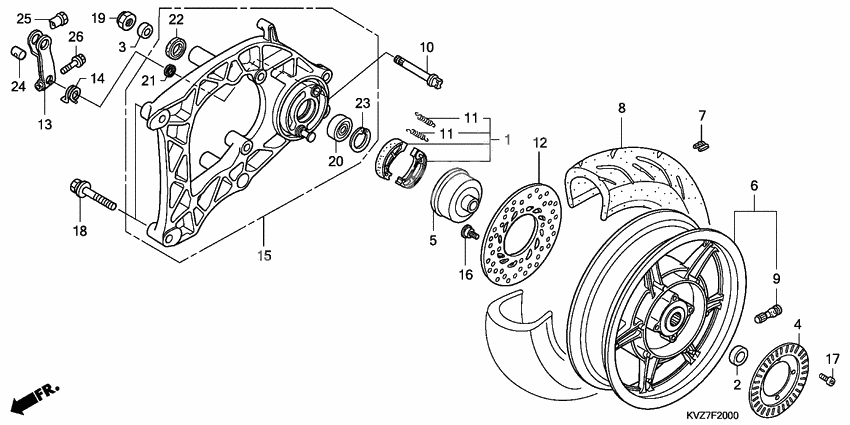

Rear wheel/swingarm

Rear wheel/swingarm

Rear wheel/swingarm
Отсутствующе (Ref #1)
1
Part #06430-KVZ-630
COLLAR (Ref #2)
2
Part #42311-KVZ-630
Collar b, rr. axle (Ref #3)
3
Part #42312-KEY-900
RING (Ref #4)
4
Part #42515-MER-D01
Hub comp (Ref #5)
5
Part #42610-KVZ-630
Wheel sub assy. (Ref #6)
6
Part #42650-KVZ-660ZA
Грузик (Ref #7)
7
Part #42706-MER-D00
Грузик (Ref #7)
7
Part #42705-MER-D00
Грузик (Ref #7)
7
Part #42704-MER-D00
TIRE (Ref #8)
8
Part #42711-KVZ-632
TIRE (Ref #8)
8
Part #42711-KVZ-631
Клапан, обод колеса (Ref #9)
9
Part #42753-ML7-003
Клапан, обод колеса (Ref #9)
9
Part #42753-ML7-004
Кулак (Ref #10)
10
Part #43141-KVZ-631
Spring, brake shoe (Ref #11)
11
Part #43151-GC4-000
Spring, brake shoe (Ref #11)
11
Part #43151-GC4-000
Spring, brake shoe (Ref #11)
11
Part #43151-GC4-000
Spring, brake shoe (Ref #11)
11
Part #43151-GC4-000
Disk (Ref #12)
12
Part #43251-MFF-D01
Arm comp (Ref #13)
13
Part #43410-KVZ-630
Пружина (Ref #14)
14
Part #43472-KVZ-630
Swingarm assy. (Ref #15)
15
Part #52000-KVZ-630
Bolt, disk (8x24) (Ref #16)
16
Part #90105-MV9-003
Болт (Ref #17)
17
Part #90131-KPB-751
Bolt-washer (Ref #18)
18
Part #90132-KSV-J00
Nut, u (16mm) (Ref #19)
19
Part #90306-KSV-D01
Bearing (6303uu) (Ref #20)
20
Part #91051-KS4-003
Dust,10x16x4.5 (Ref #21)
21
Part #91259-VM0-000
Dust seal, 37x25x6 (Ref #22)
22
Part #91258-HB3-003
Circlip, internal, 47mm (Ref #23)
23
Part #9452047000
Joint a (Ref #24)
24
Part #95015-31001
Nut a, brake rod adjusting (Ref #25)
25
Part #9501541000
Bolt, flange, 6x28 (Ref #26)
26
Part #95701-0602800
+ -
  • 1
    06430-KVZ-630

    Отсутствующе

    1
    Доступно: Нет в наличии
  • 2
    42311-KVZ-630

    COLLAR

    1
    Доступно: Нет в наличии
  • 3
    42312-KEY-900

    Collar b, rr. axle

    1
    Доступно: Нет в наличии
  • 4
    42515-MER-D01

    RING

    1
    Доступно: Нет в наличии
  • 5
    42610-KVZ-630

    Hub comp

    1
    Доступно: Нет в наличии
  • 6
    42650-KVZ-660ZA

    Wheel sub assy.

    1
    Доступно: Нет в наличии
  • 7
    42706-MER-D00

    Грузик

    1
    Доступно: Нет в наличии
  • 7
    42705-MER-D00

    Грузик

    1
    Доступно: Нет в наличии
  • 7
    42704-MER-D00

    Грузик

    1
    Доступно: Нет в наличии
  • 8
    42711-KVZ-632

    TIRE

    1
    Доступно: Нет в наличии
  • 8
    42711-KVZ-631

    TIRE

    1
    Доступно: Нет в наличии
  • 9
    42753-ML7-003

    Клапан, обод колеса

    1
    Доступно: Нет в наличии
  • 9
    42753-ML7-004

    Клапан, обод колеса

    1
    Доступно: Нет в наличии
  • 10
    43141-KVZ-631

    Кулак

    1
    Доступно: Нет в наличии
  • 11
    43151-GC4-000

    Spring, brake shoe

    2
    Доступно: Нет в наличии
  • 12
    43251-MFF-D01

    Disk

    1
    Доступно: Нет в наличии
  • 13
    43410-KVZ-630

    Arm comp

    1
    Доступно: Нет в наличии
  • 14
    43472-KVZ-630

    Пружина

    1
    Доступно: Нет в наличии
  • 15
    52000-KVZ-630

    Swingarm assy.

    1
    Доступно: Нет в наличии
  • 16
    90105-MBB-000

    Bolt (8x24)

    4
    Replaced by 90105-MV9-003 Доступно: Нет в наличии
  • 16
    90105-MV9-003

    Bolt, disk (8x24)

    4
    Доступно: Нет в наличии
  • 17
    90131-KPB-751

    Болт

    4
    Доступно: Нет в наличии
  • 18
    90132-KSV-J00

    Bolt-washer

    2
    Доступно: Нет в наличии
  • 19
    90306-KSV-D01

    Nut, u (16mm)

    1
    Доступно: Нет в наличии
  • 20
    91051-KS4-003

    Bearing (6303uu)

    1
    Доступно: Нет в наличии
  • 21
    91259-VM0-000

    Dust,10x16x4.5

    1
    Доступно: Нет в наличии
  • 21
    91206-333-003

    Oil seal, 10x16x4.5

    1
    Replaced by 91259-VM0-000 Доступно: Нет в наличии
  • 22
    91258-HB3-003

    Dust seal, 37x25x6

    1
    Доступно: Нет в наличии
  • 23
    9452047000

    Circlip, internal, 47mm

    1
    Доступно: Нет в наличии
  • 24
    95015-31001

    Joint a

    1
    Доступно: Нет в наличии
  • 25
    9501541000

    Nut a, brake rod adjusting

    1
    Доступно: Нет в наличии
  • 26
    95701-0602800

    Bolt, flange, 6x28

    1
    Доступно: Нет в наличии
