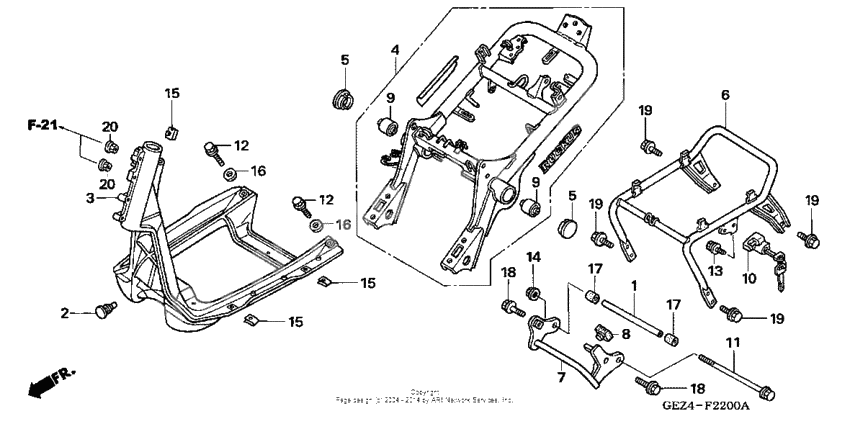

Frame

Frame

X

Pipe, engine mount (Ref #1)

1

Part #11105-GET-000

VIEW IN LIST

X

Rubber, tank stopper (Ref #2)

2

Part #17502-GAA-000

VIEW IN LIST

X

Frame, fr. (Ref #3)

3

Part #50110-GEE-050

VIEW IN LIST

X

Frame, rr. *nh303m* (Ref #4)

4

Part #50115-GEZ-Y30ZA

VIEW IN LIST

X

Cap (33mm) *nh1* (Ref #5)

5

Part #50169-KW3-000ZB

VIEW IN LIST

X

Cap (33mm) *nh1* (Ref #5)

5

Part #50169-KW3-000ZB

VIEW IN LIST

X

Cap (33mm) *nh1* (Ref #5)

5

Part #50169-KW3-000ZB

VIEW IN LIST

X

Cap (33mm) *nh1* (Ref #5)

5

Part #50169-KW3-000ZB

VIEW IN LIST

X

Seat rail *nh303m* (Ref #6)

6

Part #50200-GEZ-670ZC

VIEW IN LIST

X

Link, engine hanger (Ref #7)

7

Part #50351-GEZ-610

VIEW IN LIST

X

Rubber, link stopper (Ref #8)

8

Part #50352-GW0-730

VIEW IN LIST

X

Bush, eng hgr rub (Ref #9)

9

Part #50356-KBN-900

VIEW IN LIST

X

Bush, eng hgr rub (Ref #9)

9

Part #50356-KBN-900

VIEW IN LIST

X

Bush, eng hgr rub (Ref #9)

9

Part #50356-KBN-900

VIEW IN LIST

X

Bush, eng hgr rub (Ref #9)

9

Part #50356-KBN-900

VIEW IN LIST

X

Holder assy., helmet (Ref #10)

10

Part #50710-GEZ-003

VIEW IN LIST

X

Bolt, flg (10x230) (Ref #11)

11

Part #90101-GET-000

VIEW IN LIST

X

Болт (Ref #12)

12

Part #90102-GEZ-000

VIEW IN LIST

X

Болт (Ref #12)

12

Part #90102-GEZ-000

VIEW IN LIST

X

Болт (Ref #12)

12

Part #90102-GEZ-000

VIEW IN LIST

X

Болт (Ref #12)

12

Part #90102-GEZ-000

VIEW IN LIST

X

BOLT (Ref #13)

13

Part #90107-449-000

VIEW IN LIST

X

Nut, u, 10mm (Ref #14)

14

Part #90304-GE8-003

VIEW IN LIST

X

Шайба (Ref #16)

16

Part #94101-10800

VIEW IN LIST

X

Шайба (Ref #16)

16

Part #94101-10800

VIEW IN LIST

X

Шайба (Ref #16)

16

Part #94101-10800

VIEW IN LIST

X

Шайба (Ref #16)

16

Part #94101-10800

VIEW IN LIST

X

Tube (16x19x20) (Ref #17)

17

Part #95003-5000220

VIEW IN LIST

X

Tube (16x19x20) (Ref #17)

17

Part #95003-5000220

VIEW IN LIST

X

Tube (16x19x20) (Ref #17)

17

Part #95003-5000220

VIEW IN LIST

X

Tube (16x19x20) (Ref #17)

17

Part #95003-5000220

VIEW IN LIST

X

Болт (Ref #18)

18

Part #95801-1005000

VIEW IN LIST

X

Болт (Ref #18)

18

Part #95801-1005000

VIEW IN LIST

X

Болт (Ref #18)

18

Part #95801-1005000

VIEW IN LIST

X

Болт (Ref #18)

18

Part #95801-1005000

VIEW IN LIST

X

Гайка (Ref #20)

20

Part #94050-06000

VIEW IN LIST

X

Гайка (Ref #20)

20

Part #94050-06000

VIEW IN LIST

X

Гайка (Ref #20)

20

Part #94050-06000

VIEW IN LIST

X

Гайка (Ref #20)

20

Part #94050-06000

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  11105-GET-000

  Pipe, engine mount

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  17502-GAA-000

  Rubber, tank stopper

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  50110-GEE-050

  Frame, fr.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  50115-GEZ-Y30ZA

  Frame, rr. *nh303m*

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  50169-KW3-000ZB

  Cap (33mm) *nh1*

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  50200-GEZ-670ZC

  Seat rail *nh303m*

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  50351-GEZ-610

  Link, engine hanger

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  50352-GW0-730

  Rubber, link stopper

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  50356-KBN-900

  Bush, eng hgr rub

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  50710-GEZ-003

  Holder assy., helmet

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  90101-GET-000

  Bolt, flg (10x230)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90102-GEZ-000

  Болт

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  90107-449-000

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90304-GE8-003

  Nut, u, 10mm

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90305-GEE-710

  Nut, clip (6mm)

  Кол-во на узел:

  5

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  94101-10800

  Шайба

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  95003-5000220

  Tube (16x19x20)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  95801-1005000

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  93401-0801600

  Bolt-washer (8x16)

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  94050-06000

  Гайка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
