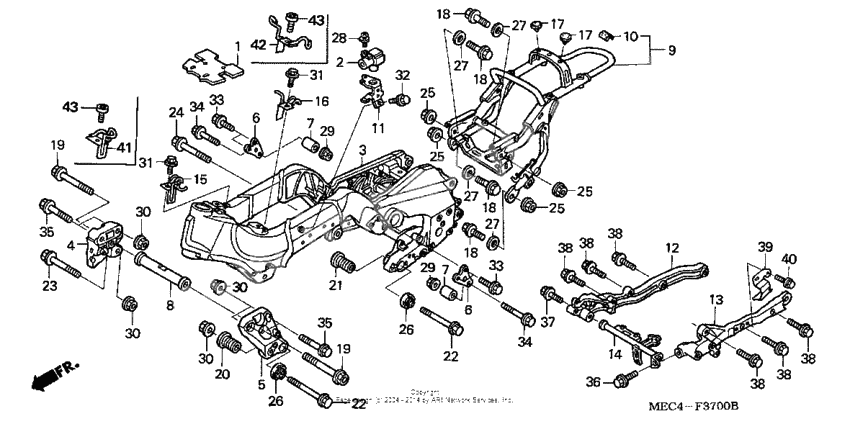

Frame

Frame

X

Rubber, meter (Ref #1)

1

Part #37250-MEC-000

VIEW IN LIST

X

Сенсор (Ref #2)

2

Part #37830-MCF-003

VIEW IN LIST

X

Frame (Ref #3)

3

Part #50100-MEC-A00

VIEW IN LIST

X

Hanger, r. engine (Ref #4)

4

Part #50103-MEC-A00

VIEW IN LIST

X

Hanger, l. engine (Ref #5)

5

Part #50104-MEC-A00

VIEW IN LIST

X

Plate, eng hgr ctr (Ref #6)

6

Part #50151-MEC-000

VIEW IN LIST

X

Plate, eng hgr ctr (Ref #6)

6

Part #50151-MEC-000

VIEW IN LIST

X

Plate, eng hgr ctr (Ref #6)

6

Part #50151-MEC-000

VIEW IN LIST

X

Plate, eng hgr ctr (Ref #6)

6

Part #50151-MEC-000

VIEW IN LIST

X

Collar, eng hgr ctr (Ref #7)

7

Part #50153-MEC-000

VIEW IN LIST

X

Collar, eng hgr ctr (Ref #7)

7

Part #50153-MEC-000

VIEW IN LIST

X

Collar, eng hgr ctr (Ref #7)

7

Part #50153-MEC-000

VIEW IN LIST

X

Collar, eng hgr ctr (Ref #7)

7

Part #50153-MEC-000

VIEW IN LIST

X

Pipe, fr. cross (Ref #8)

8

Part #50181-MEC-000

VIEW IN LIST

X

Frame assy., rr. (Ref #9)

9

Part #50250-MEC-000

VIEW IN LIST

X

Rubber, seat rail (Ref #10)

10

Part #50283-MR7-300

VIEW IN LIST

X

Stay, map sensor (Ref #11)

11

Part #50335-MEC-000

VIEW IN LIST

X

Beam, r. (Ref #12)

12

Part #50351-MEC-000

VIEW IN LIST

X

Beam, l. (Ref #13)

13

Part #50352-MEC-000

VIEW IN LIST

X

Pipe, fr. cross (Ref #14)

14

Part #50353-MEC-000

VIEW IN LIST

X

Rubber, seat side (Ref #17)

17

Part #77212-965-000

VIEW IN LIST

X

Rubber, seat side (Ref #17)

17

Part #77212-965-000

VIEW IN LIST

X

Rubber, seat side (Ref #17)

17

Part #77212-965-000

VIEW IN LIST

X

Rubber, seat side (Ref #17)

17

Part #77212-965-000

VIEW IN LIST

X

Болт (Ref #19)

19

Part #90110-MEC-000

VIEW IN LIST

X

Болт (Ref #19)

19

Part #90110-MEC-000

VIEW IN LIST

X

Болт (Ref #19)

19

Part #90110-MEC-000

VIEW IN LIST

X

Болт (Ref #19)

19

Part #90110-MEC-000

VIEW IN LIST

X

Bolt (m22-47) (Ref #20)

20

Part #90117-MCA-000

VIEW IN LIST

X

Bolt (m22-40) (Ref #21)

21

Part #90126-MCA-000

VIEW IN LIST

X

Болт (Ref #22)

22

Part #90127-MCA-000

VIEW IN LIST

X

Болт (Ref #22)

22

Part #90127-MCA-000

VIEW IN LIST

X

Болт (Ref #22)

22

Part #90127-MCA-000

VIEW IN LIST

X

Болт (Ref #22)

22

Part #90127-MCA-000

VIEW IN LIST

X

Болт (Ref #23)

23

Part #90128-KW3-000

VIEW IN LIST

X

BOLT (Ref #24)

24

Part #90166-SZ3-000

VIEW IN LIST

X

Nut, lock (Ref #26)

26

Part #90310-MCA-000

VIEW IN LIST

X

Nut, lock (Ref #26)

26

Part #90310-MCA-000

VIEW IN LIST

X

Nut, lock (Ref #26)

26

Part #90310-MCA-000

VIEW IN LIST

X

Nut, lock (Ref #26)

26

Part #90310-MCA-000

VIEW IN LIST

X

Screw-washer (Ref #28)

28

Part #93891-040-120-0

VIEW IN LIST

X

Nut, flange (10mm) (Ref #29)

29

Part #90303-428-900

VIEW IN LIST

X

Nut, flange (10mm) (Ref #29)

29

Part #90303-428-900

VIEW IN LIST

X

Nut, flange (10mm) (Ref #29)

29

Part #90303-428-900

VIEW IN LIST

X

Nut, flange (10mm) (Ref #29)

29

Part #90303-428-900

VIEW IN LIST

X

Bolt, flange, 6x18 (Ref #32)

32

Part #95701-0601800

VIEW IN LIST

X

BOLT (Ref #33)

33

Part #95701-080-250-0

VIEW IN LIST

X

BOLT (Ref #33)

33

Part #95701-080-250-0

VIEW IN LIST

X

BOLT (Ref #33)

33

Part #95701-080-250-0

VIEW IN LIST

X

BOLT (Ref #33)

33

Part #95701-080-250-0

VIEW IN LIST

X

Bolt, flange, 10x70 (Ref #34)

34

Part #95701-1007000

VIEW IN LIST

X

Bolt, flange, 10x70 (Ref #34)

34

Part #95701-1007000

VIEW IN LIST

X

Bolt, flange, 10x70 (Ref #34)

34

Part #95701-1007000

VIEW IN LIST

X

Bolt, flange, 10x70 (Ref #34)

34

Part #95701-1007000

VIEW IN LIST

X

Болт (Ref #35)

35

Part #95801-1206000

VIEW IN LIST

X

Болт (Ref #35)

35

Part #95801-1206000

VIEW IN LIST

X

Болт (Ref #35)

35

Part #95801-1206000

VIEW IN LIST

X

Болт (Ref #35)

35

Part #95801-1206000

VIEW IN LIST

X

Болт (Ref #36)

36

Part #96300-0802500

VIEW IN LIST

X

Болт (Ref #37)

37

Part #96300-0804000

VIEW IN LIST

X

Guard, change heat (Ref #39)

39

Part #24750-MEC-000

VIEW IN LIST

X

Болт (Ref #40)

40

Part #90130-ML0-730

VIEW IN LIST

X

Clamp, r. harness (Ref #41)

41

Part #53136-MEC-A00

VIEW IN LIST

X

Clamp, l. harness (Ref #42)

42

Part #53137-MEC-A00

VIEW IN LIST

X

BOLT (Ref #43)

43

Part #96600-060-120-8

VIEW IN LIST

X

BOLT (Ref #43)

43

Part #96600-060-120-8

VIEW IN LIST

X

BOLT (Ref #43)

43

Part #96600-060-120-8

VIEW IN LIST

X

BOLT (Ref #43)

43

Part #96600-060-120-8

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  37250-MEC-000

  Rubber, meter

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  37830-MCF-003

  Сенсор

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  50100-MEC-A00

  Frame

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  50103-MEC-A00

  Hanger, r. engine

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  50104-MEC-A00

  Hanger, l. engine

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  50151-MEC-000

  Plate, eng hgr ctr

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  50153-MEC-000

  Collar, eng hgr ctr

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  50181-MEC-000

  Pipe, fr. cross

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  50250-MEC-000

  Frame assy., rr.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  50283-MR7-300

  Rubber, seat rail

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  50335-MEC-000

  Stay, map sensor

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  50351-MEC-000

  Beam, r.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  50352-MEC-000

  Beam, l.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  50353-MEC-000

  Pipe, fr. cross

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  77212-965-000

  Rubber, seat side

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90026-MEC-000

  Болт

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90110-MEC-000

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90117-MCA-000

  Bolt (m22-47)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  90126-MCA-000

  Bolt (m22-40)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  90127-MCA-000

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  90128-KW3-000

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  90166-SZ3-000

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  90309-375-003

  Nut, flange (12mm)

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  90310-MCA-000

  Nut, lock

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  90501-KZ4-J40

  Шайба

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  93891-040-120-0

  Screw-washer

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  90303-428-900

  Nut, flange (10mm)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  9405012000

  Nut, flange, 12mm

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  95701-0601800

  Bolt, flange, 6x18

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  95701-080-250-0

  BOLT

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  95701-1007000

  Bolt, flange, 10x70

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 35

  Артикул:

  95801-1206000

  Болт

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  96300-0802500

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 37

  Артикул:

  96300-0804000

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 38

  Артикул:

  96300-1004000

  Болт

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 39

  Артикул:

  24750-MEC-000

  Guard, change heat

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 40

  Артикул:

  90130-ML0-730

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 41

  Артикул:

  53136-MEC-A00

  Clamp, r. harness

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 42

  Артикул:

  53137-MEC-A00

  Clamp, l. harness

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 43

  Артикул:

  96600-060-120-8

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
