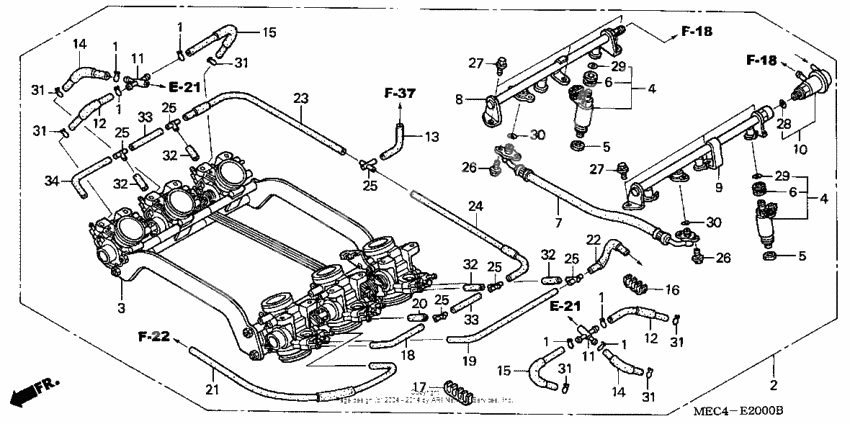

Throttle body

Throttle body

X

Корпус (Ref #2)

2

Part #16400-MEC-023

VIEW IN LIST

X

Body assy., throttle (Ref #3)

3

Part #16401-MEC-003

VIEW IN LIST

X

Injector assy., fuel (Ref #4)

4

Part #16450-MCW-004

VIEW IN LIST

X

Injector assy., fuel (Ref #4)

4

Part #16450-MCW-004

VIEW IN LIST

X

Injector assy., fuel (Ref #4)

4

Part #16450-MCW-004

VIEW IN LIST

X

Injector assy., fuel (Ref #4)

4

Part #16450-MCW-004

VIEW IN LIST

X

Seal ring, injector (Ref #5)

5

Part #16472-MCW-000

VIEW IN LIST

X

Seal ring, injector (Ref #5)

5

Part #16472-MCW-000

VIEW IN LIST

X

Seal ring, injector (Ref #5)

5

Part #16472-MCW-000

VIEW IN LIST

X

Seal ring, injector (Ref #5)

5

Part #16472-MCW-000

VIEW IN LIST

X

Cushion ring (Ref #6)

6

Part #16473-P7A-004

VIEW IN LIST

X

Cushion ring (Ref #6)

6

Part #16473-P7A-004

VIEW IN LIST

X

Cushion ring (Ref #6)

6

Part #16473-P7A-004

VIEW IN LIST

X

Cushion ring (Ref #6)

6

Part #16473-P7A-004

VIEW IN LIST

X

Hose, fuel feed (Ref #7)

7

Part #16527-MEC-003

VIEW IN LIST

X

Pipe, r. fuel (Ref #8)

8

Part #16610-MEC-003

VIEW IN LIST

X

Pipe, l. fuel (Ref #9)

9

Part #16620-MEC-003

VIEW IN LIST

X

Regulator, pressure (Ref #10)

10

Part #16740-MEC-003

VIEW IN LIST

X

Joint, four-way (Ref #11)

11

Part #16927-MEC-003

VIEW IN LIST

X

Joint, four-way (Ref #11)

11

Part #16927-MEC-003

VIEW IN LIST

X

Joint, four-way (Ref #11)

11

Part #16927-MEC-003

VIEW IN LIST

X

Joint, four-way (Ref #11)

11

Part #16927-MEC-003

VIEW IN LIST

X

Tube (4.5x160) (Ref #12)

12

Part #16953-MEC-003

VIEW IN LIST

X

Tube (4.5x160) (Ref #12)

12

Part #16953-MEC-003

VIEW IN LIST

X

Tube (4.5x160) (Ref #12)

12

Part #16953-MEC-003

VIEW IN LIST

X

Tube (4.5x160) (Ref #12)

12

Part #16953-MEC-003

VIEW IN LIST

X

TUBE (Ref #13)

13

Part #16956-MEC-003

VIEW IN LIST

X

Tube (4.5x80) (Ref #14)

14

Part #16957-MEC-003

VIEW IN LIST

X

Tube (4.5x80) (Ref #14)

14

Part #16957-MEC-003

VIEW IN LIST

X

Tube (4.5x80) (Ref #14)

14

Part #16957-MEC-003

VIEW IN LIST

X

Tube (4.5x80) (Ref #14)

14

Part #16957-MEC-003

VIEW IN LIST

X

Tube (4.5x160) (Ref #15)

15

Part #16958-MEC-003

VIEW IN LIST

X

Tube (4.5x160) (Ref #15)

15

Part #16958-MEC-003

VIEW IN LIST

X

Tube (4.5x160) (Ref #15)

15

Part #16958-MEC-003

VIEW IN LIST

X

Tube (4.5x160) (Ref #15)

15

Part #16958-MEC-003

VIEW IN LIST

X

Clamp, tube (7.3x3) (Ref #16)

16

Part #16961-MEC-003

VIEW IN LIST

X

Clamp, tube (7.3x4) (Ref #17)

17

Part #16962-MEC-003

VIEW IN LIST

X

TUBE (Ref #18)

18

Part #16965-MEC-003

VIEW IN LIST

X

TUBE (Ref #19)

19

Part #16966-MEC-003

VIEW IN LIST

X

TUBE (Ref #20)

20

Part #16967-MEC-003

VIEW IN LIST

X

Tube (3.5x420) (Ref #21)

21

Part #16968-MEC-003

VIEW IN LIST

X

TUBE (Ref #22)

22

Part #16972-MEC-013

VIEW IN LIST

X

Tube (3.5x330) (Ref #23)

23

Part #16973-MEC-003

VIEW IN LIST

X

Tube (3.5x320) (Ref #24)

24

Part #16974-MEC-003

VIEW IN LIST

X

Болт (Ref #26)

26

Part #90051-MEC-003

VIEW IN LIST

X

Болт (Ref #26)

26

Part #90051-MEC-003

VIEW IN LIST

X

Болт (Ref #26)

26

Part #90051-MEC-003

VIEW IN LIST

X

Болт (Ref #26)

26

Part #90051-MEC-003

VIEW IN LIST

X

Болт (Ref #27)

27

Part #90052-MEC-003

VIEW IN LIST

X

Болт (Ref #27)

27

Part #90052-MEC-003

VIEW IN LIST

X

Болт (Ref #27)

27

Part #90052-MEC-003

VIEW IN LIST

X

Болт (Ref #27)

27

Part #90052-MEC-003

VIEW IN LIST

X

Прокладка (Ref #28)

28

Part #91301-PM5-A01

VIEW IN LIST

X

Прокладка (Ref #29)

29

Part #91301-P7A-004

VIEW IN LIST

X

Прокладка (Ref #29)

29

Part #91301-P7A-004

VIEW IN LIST

X

Прокладка (Ref #29)

29

Part #91301-P7A-004

VIEW IN LIST

X

Прокладка (Ref #29)

29

Part #91301-P7A-004

VIEW IN LIST

X

Прокладка (Ref #30)

30

Part #91302-MCA-000

VIEW IN LIST

X

Прокладка (Ref #30)

30

Part #91302-MCA-000

VIEW IN LIST

X

Прокладка (Ref #30)

30

Part #91302-MCA-000

VIEW IN LIST

X

Прокладка (Ref #30)

30

Part #91302-MCA-000

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  16163-KM4-004

  Clip, tube

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  16400-MEC-023

  Корпус

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  16401-MEC-003

  Body assy., throttle

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  16450-MCW-004

  Injector assy., fuel

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  16472-MCW-000

  Seal ring, injector

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  16473-P7A-004

  Cushion ring

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  16527-MEC-003

  Hose, fuel feed

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  16610-MEC-003

  Pipe, r. fuel

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  16620-MEC-003

  Pipe, l. fuel

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  16740-MEC-003

  Regulator, pressure

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  16927-MEC-003

  Joint, four-way

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  16953-MEC-003

  Tube (4.5x160)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  16956-MEC-003

  TUBE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  16957-MEC-003

  Tube (4.5x80)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  16958-MEC-003

  Tube (4.5x160)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  16961-MEC-003

  Clamp, tube (7.3x3)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  16962-MEC-003

  Clamp, tube (7.3x4)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  16965-MEC-003

  TUBE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  16966-MEC-003

  TUBE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  16967-MEC-003

  TUBE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  16968-MEC-003

  Tube (3.5x420)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  16972-MEC-013

  TUBE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  16973-MEC-003

  Tube (3.5x330)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  16974-MEC-003

  Tube (3.5x320)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  17201-MG9-000

  Joint a, vacuum tube

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  90051-MEC-003

  Болт

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  90052-MEC-003

  Болт

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  91301-PM5-A01

  Прокладка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  91301-P7A-004

  Прокладка

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  91302-MCA-000

  Прокладка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  95002-02084

  CLIP

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  95005-350-0120M

  Bulk hose (3.5x1000)

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
