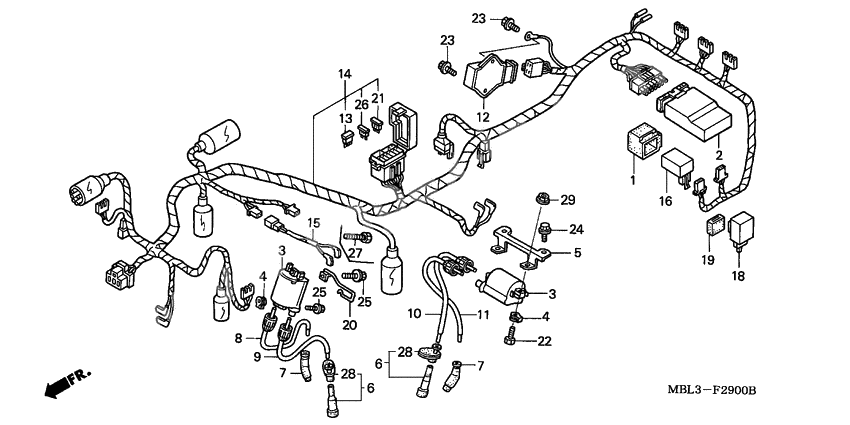

Wire harness/ ignition coil

Wire harness/ ignition coil

X

Cushion, c.d.i. unit (Ref #1)

1

Part #30401-GB4-770

VIEW IN LIST

X

Unit comp,spark (Ref #2)

2

Part #30410-MBL-D01

VIEW IN LIST

X

Катушка зажигания (Ref #3)

3

Part #30510-MM8-003

VIEW IN LIST

X

Катушка зажигания (Ref #3)

3

Part #30510-MM8-003

VIEW IN LIST

X

Катушка зажигания (Ref #3)

3

Part #30510-MM8-003

VIEW IN LIST

X

Катушка зажигания (Ref #3)

3

Part #30510-MM8-003

VIEW IN LIST

X

Кольцо/шайба (Ref #4)

4

Part #30520-ML7-000

VIEW IN LIST

X

Кольцо/шайба (Ref #4)

4

Part #30520-ML7-000

VIEW IN LIST

X

Кольцо/шайба (Ref #4)

4

Part #30520-ML7-000

VIEW IN LIST

X

Кольцо/шайба (Ref #4)

4

Part #30520-ML7-000

VIEW IN LIST

X

Stay,rr.ign.coil (Ref #5)

5

Part #30525-MBL-610

VIEW IN LIST

X

Cap assy. 2 (Ref #6)

6

Part #30701-MF5-000

VIEW IN LIST

X

Cap assy. 2 (Ref #6)

6

Part #30701-MF5-000

VIEW IN LIST

X

Cap assy. 2 (Ref #6)

6

Part #30701-MF5-000

VIEW IN LIST

X

Cap assy. 2 (Ref #6)

6

Part #30701-MF5-000

VIEW IN LIST

X

Cap assy. (Ref #7)

7

Part #30701-MN8-010

VIEW IN LIST

X

Cap assy. (Ref #7)

7

Part #30701-MN8-010

VIEW IN LIST

X

Cap assy. (Ref #7)

7

Part #30701-MN8-010

VIEW IN LIST

X

Cap assy. (Ref #7)

7

Part #30701-MN8-010

VIEW IN LIST

X

Wire 1, ignition (Ref #8)

8

Part #30751-MN8-670

VIEW IN LIST

X

Wire 2, ignition (Ref #9)

9

Part #30734-MW0-505

VIEW IN LIST

X

Cord 3,high tensi (Ref #10)

10

Part #30753-MS9-600

VIEW IN LIST

X

Cord 4,high tensi (Ref #11)

11

Part #30754-MS9-760

VIEW IN LIST

X

Reg,rect.assy (Ref #12)

12

Part #31600-KGB-901

VIEW IN LIST

X

Diode assy., three way (sumitomo) (Ref #13)

13

Part #31730-MAS-601

VIEW IN LIST

X

Жгут проводов (Ref #14)

14

Part #32100-MBL-D60

VIEW IN LIST

X

Sub harness,ignit (Ref #15)

15

Part #32110-MS9-000

VIEW IN LIST

X

Relay, fuel cut (Ref #16)

16

Part #36100-MN4-008

VIEW IN LIST

X

Relay, turn signal (Ref #18)

18

Part #38301-MBW-D21

VIEW IN LIST

X

Suspension, winker relay (denso) (Ref #19)

19

Part #38306-GE8-008

VIEW IN LIST

X

Guide,throt.cable (Ref #20)

20

Part #50732-MBL-610

VIEW IN LIST

X

Blade fuse(mini)3a (Ref #21)

21

Part #91501-MBL-610

VIEW IN LIST

X

Bolt, hex., 6x20 (Ref #22)

22

Part #92101-06020-4J

VIEW IN LIST

X

BOLT (Ref #23)

23

Part #95701-060-140-0

VIEW IN LIST

X

BOLT (Ref #23)

23

Part #95701-060-140-0

VIEW IN LIST

X

BOLT (Ref #23)

23

Part #95701-060-140-0

VIEW IN LIST

X

BOLT (Ref #23)

23

Part #95701-060-140-0

VIEW IN LIST

X

Болт (Ref #24)

24

Part #96300-060-120-0

VIEW IN LIST

X

Fuse (Ref #26)

26

Part #98200-41000

VIEW IN LIST

X

Seal, plug cap (Ref #28)

28

Part #30605-MF5-000

VIEW IN LIST

X

Seal, plug cap (Ref #28)

28

Part #30605-MF5-000

VIEW IN LIST

X

Seal, plug cap (Ref #28)

28

Part #30605-MF5-000

VIEW IN LIST

X

Seal, plug cap (Ref #28)

28

Part #30605-MF5-000

VIEW IN LIST

X

Гайка (Ref #29)

29

Part #94050-06000

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  30401-GE8-000

  Cushion, c.d.i. unit

  Кол-во на узел:

  1

  Примечания:

  Replaced by 30401-GB4-770 Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  30401-GB4-770

  Cushion, c.d.i. unit

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  30410-MBL-D01

  Unit comp,spark

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  30510-MM8-003

  Катушка зажигания

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  30520-ML7-000

  Кольцо/шайба

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  30525-MBL-610

  Stay,rr.ign.coil

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  30701-MF5-000

  Cap assy. 2

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  30701-MN8-010

  Cap assy.

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  30751-MN8-670

  Wire 1, ignition

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  30734-MW0-505

  Wire 2, ignition

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  30752-MN8-670

  Wire 2, ignition

  Кол-во на узел:

  1

  Примечания:

  Replaced by 30734-MW0-505 Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  30753-MS9-600

  Cord 3,high tensi

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  30754-MS9-760

  Cord 4,high tensi

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  31600-KGB-901

  Reg,rect.assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  31730-MAS-601

  Diode assy., three way (sumitomo)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  32100-MBL-D60

  Жгут проводов

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  32110-MS9-000

  Sub harness,ignit

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  36100-MN4-008

  Relay, fuel cut

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  38301-MBW-D21

  Relay, turn signal

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  38306-GE8-008

  Suspension, winker relay (denso)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  50732-MBL-610

  Guide,throt.cable

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  91501-MBL-610

  Blade fuse(mini)3a

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  92101-06020-4J

  Bolt, hex., 6x20

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  95701-060-140-0

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  96300-060-120-0

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  98200-41000

  Fuse

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  30605-MF5-000

  Seal, plug cap

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  94050-06000

  Гайка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
