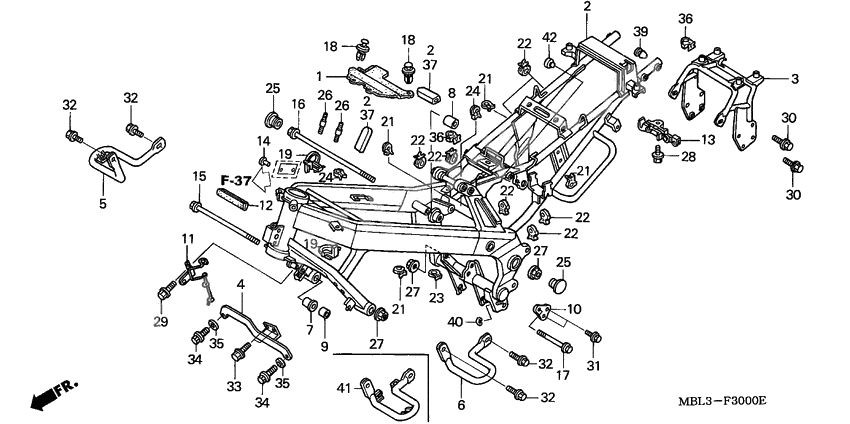

Frame body

Frame body

X

Plate carburator hea (Ref #1)

1

Part #19125-MBL-610

VIEW IN LIST

X

Stay,rr.grab rail (Ref #3)

3

Part #50250-MBL-610

VIEW IN LIST

X

Plate comp.,fr.cr (Ref #4)

4

Part #50260-MBL-D00

VIEW IN LIST

X

Guard,r eng (Ref #5)

5

Part #50270-MBL-730

VIEW IN LIST

X

Collar r. fr.eng.han (Ref #7)

7

Part #50353-MBL-610

VIEW IN LIST

X

Collar,rr.eng.han (Ref #8)

8

Part #50357-MBL-610

VIEW IN LIST

X

Collar rear engine h (Ref #8)

8

Part #50354-MBL-610

VIEW IN LIST

X

Collar l.fr.engine h (Ref #9)

9

Part #50355-MBL-610

VIEW IN LIST

X

Plate,rr.eng.hang (Ref #10)

10

Part #50356-MBL-610

VIEW IN LIST

X

Guide clutch cable (Ref #11)

11

Part #50731-MBL-610

VIEW IN LIST

X

Rubber,protector (Ref #12)

12

Part #64105-MBL-610

VIEW IN LIST

X

Hook, seat catch (Ref #13)

13

Part #77220-KY6-010

VIEW IN LIST

X

Bolt, flg (10x260) (Ref #15)

15

Part #90101-KE8-000

VIEW IN LIST

X

Bolt,engine hange (Ref #16)

16

Part #90104-MS9-750

VIEW IN LIST

X

Bolt, ubs (10x141) (Ref #17)

17

Part #90154-KE7-000

VIEW IN LIST

X

CLIP (Ref #18)

18

Part #90657-SB0-003

VIEW IN LIST

X

CLIP (Ref #18)

18

Part #90657-SB0-003

VIEW IN LIST

X

CLIP (Ref #18)

18

Part #90657-SB0-003

VIEW IN LIST

X

CLIP (Ref #18)

18

Part #90657-SB0-003

VIEW IN LIST

X

Clip, cable, 20mm (Ref #19)

19

Part #90690-GHB-661

VIEW IN LIST

X

Clip, cable, 20mm (Ref #19)

19

Part #90690-GHB-661

VIEW IN LIST

X

Clip, cable, 20mm (Ref #19)

19

Part #90690-GHB-661

VIEW IN LIST

X

Clip, cable, 20mm (Ref #19)

19

Part #90690-GHB-661

VIEW IN LIST

X

Clip, cable, 25mm (Ref #23)

23

Part #90690-GHB-671

VIEW IN LIST

X

Clip, cable (30mm) (Ref #24)

24

Part #90690-GHB-681

VIEW IN LIST

X

Clip, cable (30mm) (Ref #24)

24

Part #90690-GHB-681

VIEW IN LIST

X

Clip, cable (30mm) (Ref #24)

24

Part #90690-GHB-681

VIEW IN LIST

X

Clip, cable (30mm) (Ref #24)

24

Part #90690-GHB-681

VIEW IN LIST

X

Cap,frame side (Ref #25)

25

Part #90851-MBL-D00

VIEW IN LIST

X

Cap,frame side (Ref #25)

25

Part #90851-MBL-D00

VIEW IN LIST

X

Cap,frame side (Ref #25)

25

Part #90851-MBL-D00

VIEW IN LIST

X

Cap,frame side (Ref #25)

25

Part #90851-MBL-D00

VIEW IN LIST

X

BOLT (Ref #26)

26

Part #92900-06028-0B

VIEW IN LIST

X

BOLT (Ref #26)

26

Part #92900-06028-0B

VIEW IN LIST

X

BOLT (Ref #26)

26

Part #92900-06028-0B

VIEW IN LIST

X

BOLT (Ref #26)

26

Part #92900-06028-0B

VIEW IN LIST

X

BOLT (Ref #28)

28

Part #96001-060-200-0

VIEW IN LIST

X

Болт (Ref #29)

29

Part #96300-060-120-0

VIEW IN LIST

X

Болт (Ref #30)

30

Part #96300-0801400

VIEW IN LIST

X

Болт (Ref #30)

30

Part #96300-0801400

VIEW IN LIST

X

Болт (Ref #30)

30

Part #96300-0801400

VIEW IN LIST

X

Болт (Ref #30)

30

Part #96300-0801400

VIEW IN LIST

X

Bolt,flange,dr 8x (Ref #31)

31

Part #96300-080-180-7

VIEW IN LIST

X

Болт (Ref #33)

33

Part #96300-0802007

VIEW IN LIST

X

Bolt,flange,dr,8x (Ref #34)

34

Part #90110-MBL-610

VIEW IN LIST

X

Bolt,flange,dr,8x (Ref #34)

34

Part #90110-MBL-610

VIEW IN LIST

X

Bolt,flange,dr,8x (Ref #34)

34

Part #90110-MBL-610

VIEW IN LIST

X

Bolt,flange,dr,8x (Ref #34)

34

Part #90110-MBL-610

VIEW IN LIST

X

Washer,8mm (Ref #35)

35

Part #90401-MBL-610

VIEW IN LIST

X

Washer,8mm (Ref #35)

35

Part #90401-MBL-610

VIEW IN LIST

X

Washer,8mm (Ref #35)

35

Part #90401-MBL-610

VIEW IN LIST

X

Washer,8mm (Ref #35)

35

Part #90401-MBL-610

VIEW IN LIST

X

Clip, cable, 10mm (Ref #36)

36

Part #90690-GHB-641

VIEW IN LIST

X

Clip, cable, 10mm (Ref #36)

36

Part #90690-GHB-641

VIEW IN LIST

X

Clip, cable, 10mm (Ref #36)

36

Part #90690-GHB-641

VIEW IN LIST

X

Clip, cable, 10mm (Ref #36)

36

Part #90690-GHB-641

VIEW IN LIST

X

Cap,clip (Ref #37)

37

Part #90602-MBL-730

VIEW IN LIST

X

Cap,clip (Ref #37)

37

Part #90602-MBL-730

VIEW IN LIST

X

Cap,clip (Ref #37)

37

Part #90602-MBL-730

VIEW IN LIST

X

Cap,clip (Ref #37)

37

Part #90602-MBL-730

VIEW IN LIST

X

Plug, cone type (Ref #39)

39

Part #90899-422-610

VIEW IN LIST

X

E-RING (Ref #40)

40

Part #94540-06018

VIEW IN LIST

X

Guard,l.eng. (Ref #41)

41

Part #50280-MBL-D00

VIEW IN LIST

X

Rubber, seat side (Ref #42)

42

Part #77212-965-000

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  19125-MBL-610

  Plate carburator hea

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  50100-MBL-D60ZA

  Body comp

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  50250-MBL-610

  Stay,rr.grab rail

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  50260-MBL-D00

  Plate comp.,fr.cr

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  50270-MBL-730

  Guard,r eng

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  50353-MBL-610

  Collar r. fr.eng.han

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  50357-MBL-610

  Collar,rr.eng.han

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  50354-MBL-610

  Collar rear engine h

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  50355-MBL-610

  Collar l.fr.engine h

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  50356-MBL-610

  Plate,rr.eng.hang

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  50731-MBL-610

  Guide clutch cable

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  64105-MBL-610

  Rubber,protector

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  77220-KY6-000

  Hook, seat catch

  Кол-во на узел:

  1

  Примечания:

  Replaced by 77220-KY6-010 Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  77220-KY6-010

  Hook, seat catch

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90101-KE8-000

  Bolt, flg (10x260)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90104-MS9-750

  Bolt,engine hange

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90154-KE7-000

  Bolt, ubs (10x141)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90657-SB0-003

  CLIP

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90690-GHB-661

  Clip, cable, 20mm

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90690-GHB-611

  Clip, harness band, 25mm

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90690-GHB-661 Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  90690-GHB-651

  Clip, cable, 15mm

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  90690-GHB-671

  Clip, cable, 25mm

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  90690-GHB-681

  Clip, cable (30mm)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  90851-MBL-D00

  Cap,frame side

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  92900-06028-0B

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  94050-10000

  Гайка

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  96001-060-200-0

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  96300-060-120-0

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  96300-0801400

  Болт

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  96300-080-180-7

  Bolt,flange,dr 8x

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  96300-0802000

  Болт

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  96300-0802007

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  90110-MBL-610

  Bolt,flange,dr,8x

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 35

  Артикул:

  90401-MBL-610

  Washer,8mm

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  90690-GHB-641

  Clip, cable, 10mm

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 37

  Артикул:

  90602-MBL-730

  Cap,clip

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 39

  Артикул:

  90899-422-610

  Plug, cone type

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 40

  Артикул:

  94540-06018

  E-RING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 41

  Артикул:

  50280-MBL-D00

  Guard,l.eng.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 42

  Артикул:

  77212-965-000

  Rubber, seat side

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
