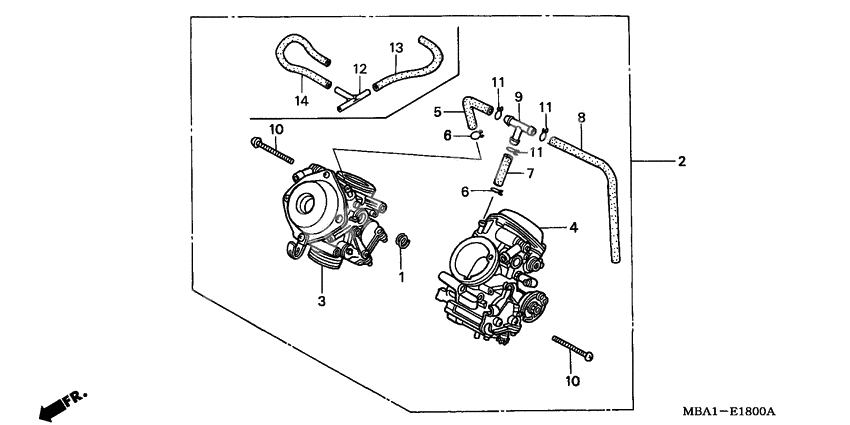

Carburetor assy ASSY.

Carburetor assy ASSY.

X

Пружина (Ref #1)

1

Part #16053-ME9-672

VIEW IN LIST

X

Карбюратор (Ref #2)

2

Part #16100-MBA-J51

VIEW IN LIST

X

Carburetor assy. (Ref #2)

2

Part #16100-MBA-980

VIEW IN LIST

X

Карбюратор (Ref #2)

2

Part #16100-MBA-690

VIEW IN LIST

X

Карбюратор (Ref #2)

2

Part #16100-MBA-660

VIEW IN LIST

X

Carburetor, fr. (Ref #3)

3

Part #16101-MBA-980

VIEW IN LIST

X

Carburetor assy,f (Ref #3)

3

Part #16101-MBA-690

VIEW IN LIST

X

Carburetor assy,f (Ref #3)

3

Part #16101-MBA-660

VIEW IN LIST

X

Carburetor assy. (Ref #3)

3

Part #16101-MBA-J51

VIEW IN LIST

X

Carburetor assy. (Ref #4)

4

Part #16102-MBA-J51

VIEW IN LIST

X

Carburetor, rr. (Ref #4)

4

Part #16102-MBA-980

VIEW IN LIST

X

CARBURETOR ASSY,R (Ref #4)

4

Part #16102-MBA-690

VIEW IN LIST

X

CARBURETOR ASSY,R (Ref #4)

4

Part #16102-MBA-660

VIEW IN LIST

X

Трубка (Ref #5)

5

Part #16143-MF5-671

VIEW IN LIST

X

Clip, tube (Ref #6)

6

Part #16163-GHB-600

VIEW IN LIST

X

TUBE (Ref #7)

7

Part #16143-MN8-014

VIEW IN LIST

X

TUBE (Ref #8)

8

Part #16199-MAV-000

VIEW IN LIST

X

TUBE (Ref #8)

8

Part #16199-MAV-000

VIEW IN LIST

X

TUBE (Ref #8)

8

Part #16199-MAV-000

VIEW IN LIST

X

TUBE (Ref #8)

8

Part #16199-MAV-000

VIEW IN LIST

X

T-joint (Ref #9)

9

Part #17195-MN5-000

VIEW IN LIST

X

Screw, pan (5x40) (Ref #10)

10

Part #93500-050400H

VIEW IN LIST

X

Screw, pan (5x40) (Ref #10)

10

Part #93500-050400H

VIEW IN LIST

X

Screw, pan (5x40) (Ref #10)

10

Part #93500-050400H

VIEW IN LIST

X

Screw, pan (5x40) (Ref #10)

10

Part #93500-050400H

VIEW IN LIST

X

Joint a, vacuum tube (Ref #12)

12

Part #17201-MG9-000

VIEW IN LIST

X

Bulk hose (3.5x1000) (Ref #13)

13

Part #95005-350-0120M

VIEW IN LIST

X

Tube, 3.5x280 (95005-35001-20m) (Ref #14)

14

Part #95005-352-802-0

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  16053-ME9-672

  Пружина

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  16053-MG7-601

  Пружина

  Кол-во на узел:

  1

  Примечания:

  Replaced by 16053-ME9-672 Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  16100-MBA-J51

  Карбюратор

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  16100-MBA-980

  Carburetor assy.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  16100-MBA-690

  Карбюратор

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  16100-MBA-660

  Карбюратор

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  16101-MBA-980

  Carburetor, fr.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  16101-MBA-690

  Carburetor assy,f

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  16101-MBA-660

  Carburetor assy,f

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  16101-MBA-J51

  Carburetor assy.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  16102-MBA-J51

  Carburetor assy.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  16102-MBA-980

  Carburetor, rr.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  16102-MBA-690

  CARBURETOR ASSY,R

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  16102-MBA-660

  CARBURETOR ASSY,R

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  16143-MF5-671

  Трубка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  16163-GHB-600

  Clip, tube

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  16143-MN8-014

  TUBE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  16198-MF5-671

  Трубка

  Кол-во на узел:

  1

  Примечания:

  Replaced by 16143-MN8-014 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  16199-MAV-000

  TUBE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  17195-MN5-000

  T-joint

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  93500-050400H

  Screw, pan (5x40)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  93500-050401H

  Screw, pan (5x40)

  Кол-во на узел:

  2

  Примечания:

  Replaced by 93500-050400H Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  9500202109

  Clip, tube (b10)

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  17201-MG9-000

  Joint a, vacuum tube

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  95005-351-302-0

  Tube,3.5x130

  Кол-во на узел:

  1

  Примечания:

  Replaced by 95005-350-0120M Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  95005-350-0120M

  Bulk hose (3.5x1000)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  95005-352-802-0

  Tube, 3.5x280 (95005-35001-20m)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
