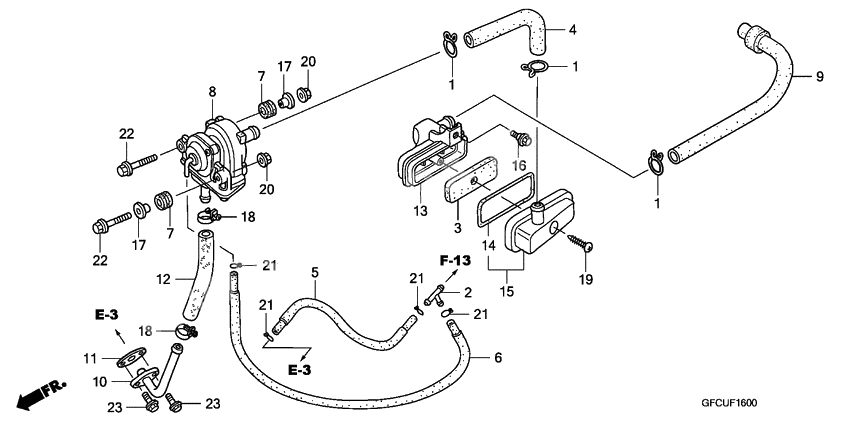

Air injection control valve

Air injection control valve

X

JOINT (Ref #2)

2

Part #17201-GFC-900

VIEW IN LIST

X

FILTER (Ref #3)

3

Part #17214-GFC-900

VIEW IN LIST

X

TUBE (Ref #4)

4

Part #17215-GFC-900

VIEW IN LIST

X

Tube a (Ref #5)

5

Part #17513-GFC-901

VIEW IN LIST

X

Tube b (Ref #6)

6

Part #17514-GFC-950

VIEW IN LIST

X

Rubber, cushion (Ref #7)

7

Part #17622-GB7-900

VIEW IN LIST

X

Rubber, cushion (Ref #7)

7

Part #17622-GB7-900

VIEW IN LIST

X

Rubber, cushion (Ref #7)

7

Part #17622-GB7-900

VIEW IN LIST

X

Rubber, cushion (Ref #7)

7

Part #17622-GB7-900

VIEW IN LIST

X

Valve assy. (Ref #8)

8

Part #18600-GFC-890

VIEW IN LIST

X

Tube c (Ref #9)

9

Part #18605-GFC-900

VIEW IN LIST

X

Pipe comp (Ref #10)

10

Part #18640-GFC-900

VIEW IN LIST

X

Прокладка (Ref #11)

11

Part #18646-GFC-900

VIEW IN LIST

X

HOSE (Ref #12)

12

Part #18652-GFC-900

VIEW IN LIST

X

Корпус (Ref #13)

13

Part #18801-GFC-900

VIEW IN LIST

X

Валик (Ref #14)

14

Part #18804-GFC-900

VIEW IN LIST

X

Крышка (Ref #15)

15

Part #18835-GFC-900

VIEW IN LIST

X

Bolt, rr. fender (Ref #16)

16

Part #90003-GE0-000

VIEW IN LIST

X

COLLAR (Ref #17)

17

Part #90504-GFC-900

VIEW IN LIST

X

COLLAR (Ref #17)

17

Part #90504-GFC-900

VIEW IN LIST

X

COLLAR (Ref #17)

17

Part #90504-GFC-900

VIEW IN LIST

X

COLLAR (Ref #17)

17

Part #90504-GFC-900

VIEW IN LIST

X

CLIP (Ref #18)

18

Part #91462-GFC-900

VIEW IN LIST

X

CLIP (Ref #18)

18

Part #91462-GFC-900

VIEW IN LIST

X

CLIP (Ref #18)

18

Part #91462-GFC-900

VIEW IN LIST

X

CLIP (Ref #18)

18

Part #91462-GFC-900

VIEW IN LIST

X

Болт (Ref #19)

19

Part #93903-25480

VIEW IN LIST

X

Гайка (Ref #20)

20

Part #94050-06000

VIEW IN LIST

X

Гайка (Ref #20)

20

Part #94050-06000

VIEW IN LIST

X

Гайка (Ref #20)

20

Part #94050-06000

VIEW IN LIST

X

Гайка (Ref #20)

20

Part #94050-06000

VIEW IN LIST

X

BOLT (Ref #22)

22

Part #95701-060-300-8

VIEW IN LIST

X

BOLT (Ref #22)

22

Part #95701-060-300-8

VIEW IN LIST

X

BOLT (Ref #22)

22

Part #95701-060-300-8

VIEW IN LIST

X

BOLT (Ref #22)

22

Part #95701-060-300-8

VIEW IN LIST

X

BOLT (Ref #23)

23

Part #96001-060-160-0

VIEW IN LIST

X

BOLT (Ref #23)

23

Part #96001-060-160-0

VIEW IN LIST

X

BOLT (Ref #23)

23

Part #96001-060-160-0

VIEW IN LIST

X

BOLT (Ref #23)

23

Part #96001-060-160-0

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  15772-GW3-980

  Clip, breather tube

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  17201-GFC-900

  JOINT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  17214-GFC-900

  FILTER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  17215-GFC-900

  TUBE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  17513-GFC-901

  Tube a

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  17514-GFC-950

  Tube b

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  17622-GB7-900

  Rubber, cushion

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  18600-GFC-890

  Valve assy.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  18605-GFC-900

  Tube c

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  18640-GFC-900

  Pipe comp

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  18646-GFC-900

  Прокладка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  18652-GFC-900

  HOSE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  18801-GFC-900

  Корпус

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  18804-GFC-900

  Валик

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  18835-GFC-900

  Крышка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90003-GE0-000

  Bolt, rr. fender

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90504-GFC-900

  COLLAR

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  91462-GFC-900

  CLIP

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  93903-25480

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  94050-06000

  Гайка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  95002-02070

  CLIP

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  95701-060-300-8

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  96001-060-160-0

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
