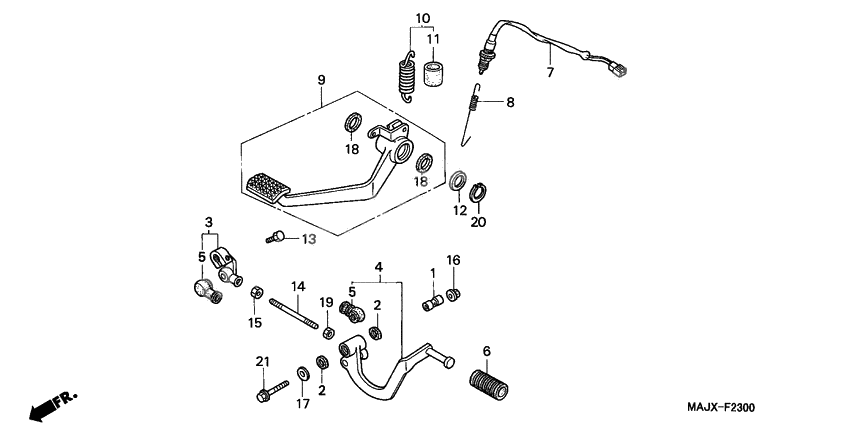

Brake pedal assy

Brake pedal assy

X

COLLAR (Ref #1)

1

Part #24705-MK3-000

VIEW IN LIST

X

Rubber, dust seal (Ref #2)

2

Part #24706-MK3-770

VIEW IN LIST

X

Rubber, dust seal (Ref #2)

2

Part #24706-MK3-770

VIEW IN LIST

X

Rubber, dust seal (Ref #2)

2

Part #24706-MK3-770

VIEW IN LIST

X

Rubber, dust seal (Ref #2)

2

Part #24706-MK3-770

VIEW IN LIST

X

Arm, gearshift (Ref #3)

3

Part #24710-MY3-000

VIEW IN LIST

X

Pedal, gearshift (Ref #4)

4

Part #24720-MT3-000

VIEW IN LIST

X

Пыльник (Ref #5)

5

Part #24724-422-000

VIEW IN LIST

X

Пыльник (Ref #5)

5

Part #24724-422-000

VIEW IN LIST

X

Пыльник (Ref #5)

5

Part #24724-422-000

VIEW IN LIST

X

Пыльник (Ref #5)

5

Part #24724-422-000

VIEW IN LIST

X

Rubber, change pedal (Ref #6)

6

Part #24781-KR3-770

VIEW IN LIST

X

Sw assyrear st0p (Ref #7)

7

Part #35350-GBG-505

VIEW IN LIST

X

Spring, stop switch (Ref #8)

8

Part #35357-MT3-000

VIEW IN LIST

X

Pedal, rr. brake (Ref #9)

9

Part #46500-MT3-010

VIEW IN LIST

X

Spring, brake return (Ref #10)

10

Part #46515-MT3-000

VIEW IN LIST

X

RUBBER (Ref #11)

11

Part #50523-MT4-000

VIEW IN LIST

X

Bush, washer (Ref #12)

12

Part #53312-657-000

VIEW IN LIST

X

BOLT (Ref #13)

13

Part #90028-PL1-000

VIEW IN LIST

X

Bolt, tie rod (Ref #14)

14

Part #90065-MT3-000

VIEW IN LIST

X

Nut, governor arm fixing (left hand thread) (Ref #15)

15

Part #90201-700-000

VIEW IN LIST

X

Nut, flange (self-lock) (m8x1.25) (Ref #16)

16

Part #90309-428-731

VIEW IN LIST

X

Washer, 8mm (Ref #17)

17

Part #90514-921-000

VIEW IN LIST

X

Dust seal (15x20x3) (Ref #18)

18

Part #91251-MT4-003

VIEW IN LIST

X

Dust seal (15x20x3) (Ref #18)

18

Part #91251-MT4-003

VIEW IN LIST

X

Dust seal (15x20x3) (Ref #18)

18

Part #91251-MT4-003

VIEW IN LIST

X

Dust seal (15x20x3) (Ref #18)

18

Part #91251-MT4-003

VIEW IN LIST

X

Nut, hex. (6mm) (Ref #19)

19

Part #94002-060200S

VIEW IN LIST

X

Circlip, external, 15mm (Ref #20)

20

Part #9451115000

VIEW IN LIST

X

BOLT (Ref #21)

21

Part #95801-080-450-7

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  24705-MK3-000

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  24706-MK3-770

  Rubber, dust seal

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  24710-MY3-000

  Arm, gearshift

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  24720-MT3-000

  Pedal, gearshift

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  24724-422-000

  Пыльник

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  24781-KR3-770

  Rubber, change pedal

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  35350-GBG-505

  Sw assyrear st0p

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  35350-MT3-000

  Switch, rr. stop

  Кол-во на узел:

  1

  Примечания:

  Replaced by 35350-GBG-505 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  35357-MT3-000

  Spring, stop switch

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  46500-MT3-010

  Pedal, rr. brake

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  46515-MT3-000

  Spring, brake return

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  50523-MT4-000

  RUBBER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  53312-657-000

  Bush, washer

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  90028-PL1-000

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90065-MT3-000

  Bolt, tie rod

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90201-700-000

  Nut, governor arm fixing (left hand thread)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90309-428-731

  Nut, flange (self-lock) (m8x1.25)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90514-921-000

  Washer, 8mm

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  91251-MT4-000

  Dust seal (15x20x3)

  Кол-во на узел:

  2

  Примечания:

  Replaced by 91251-MT4-003 Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  91251-MT4-003

  Dust seal (15x20x3)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  94002-060200S

  Nut, hex. (6mm)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  9451115000

  Circlip, external, 15mm

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  95801-080-450-7

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
