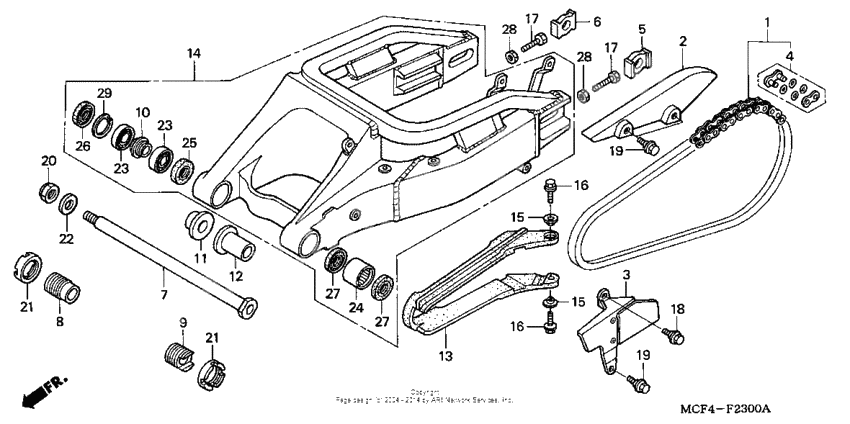

Swingarm ('00-'01)

Swingarm ('00-'01)

X

Chain set, drive (Ref #1)

1

Part #06405-MCF-P00

VIEW IN LIST

X

Chain,gn50hfoz5-120l (Ref #1)

1

Part #40540-MCJ-005

VIEW IN LIST

X

Case, drive chain (Ref #2)

2

Part #40510-KY2-700

VIEW IN LIST

X

Case b, drive chain (Ref #3)

3

Part #40520-MW0-000

VIEW IN LIST

X

Master link (Ref #4)

4

Part #40545-MCF-003

VIEW IN LIST

X

Master link (Ref #4)

4

Part #40545-MCF-005

VIEW IN LIST

X

Collar, l. rr. (Ref #5)

5

Part #42305-MCF-000

VIEW IN LIST

X

Collar, r. rr. (Ref #6)

6

Part #42306-MCF-000

VIEW IN LIST

X

Bolt, swingarm pivot (Ref #7)

7

Part #52101-MCF-000

VIEW IN LIST

X

Bolt, r (Ref #8)

8

Part #52108-MCF-000

VIEW IN LIST

X

Болт (Ref #9)

9

Part #52109-MCF-000

VIEW IN LIST

X

COLLAR (Ref #10)

10

Part #52141-MCF-000

VIEW IN LIST

X

Collar, r (Ref #11)

11

Part #52142-MCF-000

VIEW IN LIST

X

Collar, l (Ref #12)

12

Part #52143-MCF-000

VIEW IN LIST

X

Slider, chain (Ref #13)

13

Part #52170-MCF-000

VIEW IN LIST

X

Swingarm sub-assy. (Ref #14)

14

Part #52200-MCF-670

VIEW IN LIST

X

COLLAR (Ref #15)

15

Part #81312-GJ5-000

VIEW IN LIST

X

COLLAR (Ref #15)

15

Part #81312-GJ5-000

VIEW IN LIST

X

COLLAR (Ref #15)

15

Part #81312-GJ5-000

VIEW IN LIST

X

COLLAR (Ref #15)

15

Part #81312-GJ5-000

VIEW IN LIST

X

Болт (Ref #16)

16

Part #90105-MY9-000

VIEW IN LIST

X

Болт (Ref #16)

16

Part #90105-MY9-000

VIEW IN LIST

X

Болт (Ref #16)

16

Part #90105-MY9-000

VIEW IN LIST

X

Болт (Ref #16)

16

Part #90105-MY9-000

VIEW IN LIST

X

Болт (Ref #17)

17

Part #90106-KS6-700

VIEW IN LIST

X

Болт (Ref #17)

17

Part #90106-KS6-700

VIEW IN LIST

X

Болт (Ref #17)

17

Part #90106-KS6-700

VIEW IN LIST

X

Болт (Ref #17)

17

Part #90106-KS6-700

VIEW IN LIST

X

Болт (Ref #18)

18

Part #90113-MAS-E00

VIEW IN LIST

X

Болт (Ref #19)

19

Part #90113-MW0-000

VIEW IN LIST

X

Болт (Ref #19)

19

Part #90113-MW0-000

VIEW IN LIST

X

Болт (Ref #19)

19

Part #90113-MW0-000

VIEW IN LIST

X

Болт (Ref #19)

19

Part #90113-MW0-000

VIEW IN LIST

X

Nut, u (22mm) (Ref #20)

20

Part #90305-KZ4-J20

VIEW IN LIST

X

Nut, lock (36mm) (Ref #21)

21

Part #90354-MCF-000

VIEW IN LIST

X

Nut, lock (36mm) (Ref #21)

21

Part #90354-MCF-000

VIEW IN LIST

X

Nut, lock (36mm) (Ref #21)

21

Part #90354-MCF-000

VIEW IN LIST

X

Nut, lock (36mm) (Ref #21)

21

Part #90354-MCF-000

VIEW IN LIST

X

Шайба (Ref #22)

22

Part #90401-MAZ-000

VIEW IN LIST

X

Bearing (6905rs) (Ref #23)

23

Part #91052-KZ4-J21

VIEW IN LIST

X

Bearing (6905rs) (Ref #23)

23

Part #91052-KZ4-J21

VIEW IN LIST

X

Bearing (6905rs) (Ref #23)

23

Part #91052-KZ4-J21

VIEW IN LIST

X

Bearing (6905rs) (Ref #23)

23

Part #91052-KZ4-J21

VIEW IN LIST

X

Bearing (32x42x30) (Ref #24)

24

Part #91071-MCF-003

VIEW IN LIST

X

Dust seal (31x40x5) (Ref #25)

25

Part #91251-MCF-003

VIEW IN LIST

X

Dust seal (32x45x6) (Ref #26)

26

Part #91252-MCF-003

VIEW IN LIST

X

Dust seal (32x42x6) (Ref #27)

27

Part #91253-MCF-003

VIEW IN LIST

X

Dust seal (32x42x6) (Ref #27)

27

Part #91253-MCF-003

VIEW IN LIST

X

Dust seal (32x42x6) (Ref #27)

27

Part #91253-MCF-003

VIEW IN LIST

X

Dust seal (32x42x6) (Ref #27)

27

Part #91253-MCF-003

VIEW IN LIST

X

Гайка (Ref #28)

28

Part #94001-080-000-S

VIEW IN LIST

X

Гайка (Ref #28)

28

Part #94001-080-000-S

VIEW IN LIST

X

Гайка (Ref #28)

28

Part #94001-080-000-S

VIEW IN LIST

X

Гайка (Ref #28)

28

Part #94001-080-000-S

VIEW IN LIST

X

Circlip (Ref #29)

29

Part #94520-45000

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  06405-MCF-P00

  Chain set, drive

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  40540-MCJ-005

  Chain,gn50hfoz5-120l

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  40510-KY2-700

  Case, drive chain

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  40520-MW0-000

  Case b, drive chain

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  40545-MCF-003

  Master link

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  40545-MCF-005

  Master link

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  42305-MCF-000

  Collar, l. rr.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  42306-MCF-000

  Collar, r. rr.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  52101-MCF-000

  Bolt, swingarm pivot

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  52108-MCF-000

  Bolt, r

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  52109-MCF-000

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  52141-MCF-000

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  52142-MCF-000

  Collar, r

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  52143-MCF-000

  Collar, l

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  52170-MCF-000

  Slider, chain

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  52200-MCF-670

  Swingarm sub-assy.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  81312-GJ5-000

  COLLAR

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90105-MY9-000

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90106-KS6-700

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90113-MAS-E00

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90113-MW0-000

  Болт

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90305-KZ4-J20

  Nut, u (22mm)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  90354-MCF-000

  Nut, lock (36mm)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  90401-MAZ-000

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  91052-KZ4-J21

  Bearing (6905rs)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  91071-MCF-003

  Bearing (32x42x30)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  91251-MCF-003

  Dust seal (31x40x5)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  91252-MCF-003

  Dust seal (32x45x6)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  91253-MCF-003

  Dust seal (32x42x6)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  94001-080-000-S

  Гайка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  94520-45000

  Circlip

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
