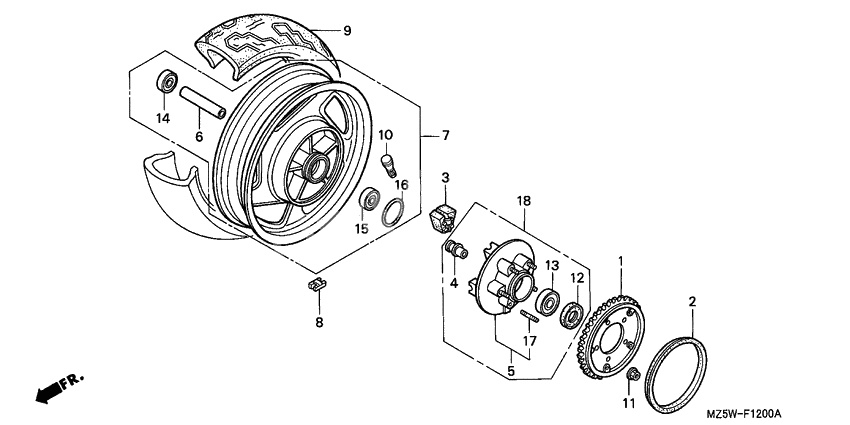

Rear wheel complete assy

Rear wheel complete assy

Rear wheel complete assy
Звездочка (Ref #1)
1
Part #41200-MZ5-770
Arrester, noise (Ref #2)
2
Part #41212-MK4-010
Damper, rr. wheel (Ref #3)
3
Part #41241-MM5-000
Sleeve, rr. axle (Ref #4)
4
Part #42606-MS2-000
Flange, final driven (Ref #5)
5
Part #42610-MS2-000
Collar, rr. (Ref #6)
6
Part #42620-MZ5-000
Wheel set, rr. (Ref #7)
7
Part #42650-MZ5-305
Грузик (Ref #8)
8
Part #42706-MB0-000
Грузик (Ref #8)
8
Part #42705-MCF-D60
Грузик (Ref #8)
8
Part #42704-MCF-D60
Tire, rr. (Ref #9)
9
Part #42711-MZ5-024
Клапан, обод колеса (Ref #10)
10
Part #42753-ML7-004
Nut, flange, 12mm (Ref #11)
11
Part #90306-KF0-003
Oil seal (34x62.2x7) (Ref #12)
12
Part #90753-MG5-670
Bearing (6305uu) (Ref #13)
13
Part #91051-MBT-611
Bearing (6204uu) (Ref #14)
14
Part #91052-MM5-003
Bearing (6304uu) (Ref #15)
15
Part #91053-MM5-004
Прокладка (Ref #16)
16
Part #91302-MS2-003
Болт заклепка (Ref #17)
17
Part #92918-12028-0E
+ -
  • 1
    41200-MZ5-770

    Звездочка

    1
    Доступно: Нет в наличии
  • 2
    41212-MK4-010

    Arrester, noise

    1
    Доступно: Нет в наличии
  • 2
    41212-MK4-000

    Arrester, noise

    1
    Replaced by 41212-MK4-010 Доступно: Нет в наличии
  • 3
    41241-MM5-000

    Damper, rr. wheel

    5
    Доступно: Нет в наличии
  • 4
    42606-MS2-000

    Sleeve, rr. axle

    1
    Доступно: Нет в наличии
  • 5
    42610-MS2-000

    Flange, final driven

    1
    Доступно: Нет в наличии
  • 6
    42620-MZ5-000

    Collar, rr.

    1
    Доступно: Нет в наличии
  • 7
    42650-MZ5-305

    Wheel set, rr.

    1
    Доступно: Нет в наличии
  • 8
    42706-MB0-000

    Грузик

    1
    Доступно: Нет в наличии
  • 8
    42705-MB0-000

    Грузик

    1
    Replaced by 42705-MCF-D60 Доступно: Нет в наличии
  • 8
    42704-MB0-000

    Грузик

    1
    Replaced by 42704-MCF-D60 Доступно: Нет в наличии
  • 8
    42705-MCF-D60

    Грузик

    1
    Доступно: Нет в наличии
  • 8
    42704-MCF-D60

    Грузик

    1
    Доступно: Нет в наличии
  • 9
    42711-MZ5-014

    Tire (150/80-15)

    1
    Replaced by 42711-MZ5-024 Доступно: Нет в наличии
  • 9
    42711-MZ5-024

    Tire, rr.

    1
    Доступно: Нет в наличии
  • 10
    42753-ML7-004

    Клапан, обод колеса

    1
    Доступно: Нет в наличии
  • 11
    90306-KF0-003

    Nut, flange, 12mm

    5
    Доступно: Нет в наличии
  • 12
    90753-MG5-670

    Oil seal (34x62.2x7)

    1
    Доступно: Нет в наличии
  • 13
    91051-MBT-611

    Bearing (6305uu)

    1
    Доступно: Нет в наличии
  • 13
    91051-MM5-003

    Bearing (6305uu)

    1
    Replaced by 91051-MBT-611 Доступно: Нет в наличии
  • 14
    91052-MM5-003

    Bearing (6204uu)

    1
    Доступно: Нет в наличии
  • 15
    91053-MM5-004

    Bearing (6304uu)

    1
    Доступно: Нет в наличии
  • 16
    91302-MS2-003

    Прокладка

    1
    Доступно: Нет в наличии
  • 17
    92918-12028-0E

    Болт заклепка

    5
    Доступно: Нет в наличии
