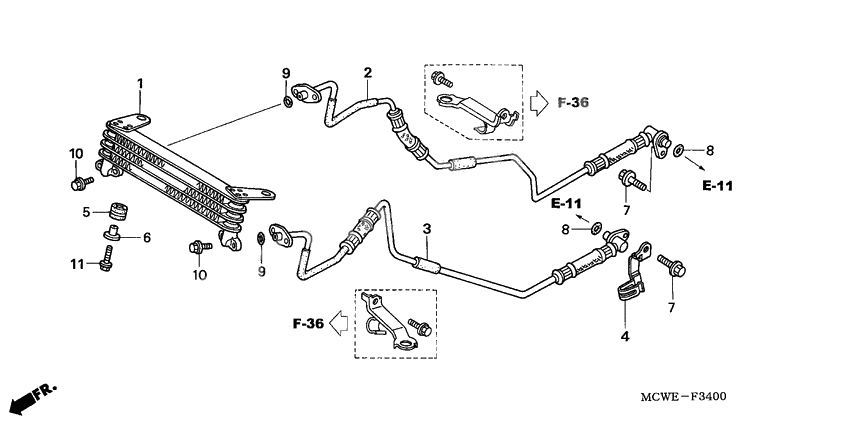

Oil cooler

Oil cooler

X

Cooler, oil (Ref #1)

1

Part #15600-MCW-D01

VIEW IN LIST

X

Pipe, r. oil hose (Ref #2)

2

Part #15650-MCW-D02

VIEW IN LIST

X

Pipe, l. oil hose (Ref #3)

3

Part #15660-MCW-D02

VIEW IN LIST

X

Clamp b, tube (Ref #4)

4

Part #15690-MCW-D00

VIEW IN LIST

X

Rubber, radiator mounting (Ref #5)

5

Part #19051-KA3-830

VIEW IN LIST

X

Collar a (Ref #6)

6

Part #90001-438-850

VIEW IN LIST

X

Болт (Ref #7)

7

Part #90103-MJ1-010

VIEW IN LIST

X

Болт (Ref #7)

7

Part #90103-MJ1-010

VIEW IN LIST

X

Болт (Ref #7)

7

Part #90103-MJ1-010

VIEW IN LIST

X

Болт (Ref #7)

7

Part #90103-MJ1-010

VIEW IN LIST

X

Прокладка (Ref #8)

8

Part #91255-MJ1-000

VIEW IN LIST

X

Прокладка (Ref #8)

8

Part #91255-MJ1-000

VIEW IN LIST

X

Прокладка (Ref #8)

8

Part #91255-MJ1-000

VIEW IN LIST

X

Прокладка (Ref #8)

8

Part #91255-MJ1-000

VIEW IN LIST

X

Прокладка (Ref #9)

9

Part #91309-ML7-003

VIEW IN LIST

X

Прокладка (Ref #9)

9

Part #91309-ML7-003

VIEW IN LIST

X

Прокладка (Ref #9)

9

Part #91309-ML7-003

VIEW IN LIST

X

Прокладка (Ref #9)

9

Part #91309-ML7-003

VIEW IN LIST

X

Болт (Ref #10)

10

Part #96001-0601802

VIEW IN LIST

X

Болт (Ref #10)

10

Part #96001-0601802

VIEW IN LIST

X

Болт (Ref #10)

10

Part #96001-0601802

VIEW IN LIST

X

Болт (Ref #10)

10

Part #96001-0601802

VIEW IN LIST

X

Болт (Ref #11)

11

Part #96001-0602207

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  15600-MCW-D01

  Cooler, oil

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  15650-MCW-D02

  Pipe, r. oil hose

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  15660-MCW-D02

  Pipe, l. oil hose

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  15690-MCW-D00

  Clamp b, tube

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  19051-KA3-830

  Rubber, radiator mounting

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  90001-438-850

  Collar a

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90103-MJ1-010

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  91255-MJ1-000

  Прокладка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  91309-ML7-003

  Прокладка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  96001-0601802

  Болт

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  96001-0602207

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
