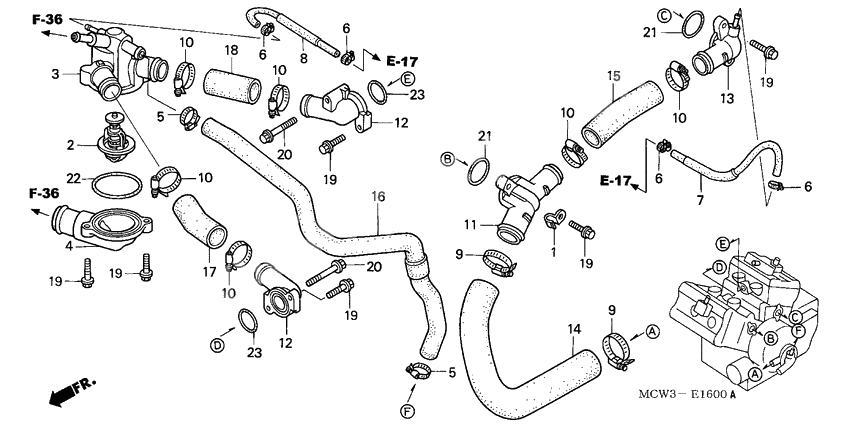

Water hose connection

Water hose connection

X

Clip b, tube (Ref #1)

1

Part #16106-KW7-900

VIEW IN LIST

X

Thermostat assy. (Ref #2)

2

Part #19300-MBG-003

VIEW IN LIST

X

Case, thermostat (Ref #3)

3

Part #19310-MCW-000

VIEW IN LIST

X

Крышка термостата (Ref #4)

4

Part #19315-MBG-000

VIEW IN LIST

X

Clamp a, water hose (Ref #5)

5

Part #19505-KS6-700

VIEW IN LIST

X

Clamp a, water hose (Ref #5)

5

Part #19505-KS6-700

VIEW IN LIST

X

Clamp a, water hose (Ref #5)

5

Part #19505-KS6-700

VIEW IN LIST

X

Clamp a, water hose (Ref #5)

5

Part #19505-KS6-700

VIEW IN LIST

X

Hose, water joint (Ref #7)

7

Part #19511-MBG-D00

VIEW IN LIST

X

Hose, thermobody (Ref #8)

8

Part #19512-MCW-010

VIEW IN LIST

X

Clamp (24-32mm) (Ref #9)

9

Part #19516-ML7-691

VIEW IN LIST

X

Clamp (24-32mm) (Ref #9)

9

Part #19516-ML7-691

VIEW IN LIST

X

Clamp (24-32mm) (Ref #9)

9

Part #19516-ML7-691

VIEW IN LIST

X

Clamp (24-32mm) (Ref #9)

9

Part #19516-ML7-691

VIEW IN LIST

X

Joint a, water (Ref #11)

11

Part #19522-MW4-000

VIEW IN LIST

X

Joint, water (Ref #12)

12

Part #19523-MT3-000

VIEW IN LIST

X

Joint, water (Ref #12)

12

Part #19523-MT3-000

VIEW IN LIST

X

Joint, water (Ref #12)

12

Part #19523-MT3-000

VIEW IN LIST

X

Joint, water (Ref #12)

12

Part #19523-MT3-000

VIEW IN LIST

X

Joint b, water (Ref #13)

13

Part #19524-MBG-D00

VIEW IN LIST

X

Hose a, water (Ref #14)

14

Part #19525-MBG-000

VIEW IN LIST

X

Hose b, water (Ref #15)

15

Part #19526-MBG-000

VIEW IN LIST

X

Hose, water bypass (Ref #16)

16

Part #19527-MCW-000

VIEW IN LIST

X

Hose, fr. head water (Ref #17)

17

Part #19528-MCW-H00

VIEW IN LIST

X

Hose, rr. head water (Ref #18)

18

Part #19529-MCW-H00

VIEW IN LIST

X

BOLT (Ref #20)

20

Part #96001-060-400-0

VIEW IN LIST

X

BOLT (Ref #20)

20

Part #96001-060-400-0

VIEW IN LIST

X

BOLT (Ref #20)

20

Part #96001-060-400-0

VIEW IN LIST

X

BOLT (Ref #20)

20

Part #96001-060-400-0

VIEW IN LIST

X

Прокладка (Ref #21)

21

Part #91304-MCP-900

VIEW IN LIST

X

Прокладка (Ref #21)

21

Part #91304-MCP-900

VIEW IN LIST

X

Прокладка (Ref #21)

21

Part #91304-MCP-900

VIEW IN LIST

X

Прокладка (Ref #21)

21

Part #91304-MCP-900

VIEW IN LIST

X

Прокладка (Ref #22)

22

Part #91311-MCP-901

VIEW IN LIST

X

Прокладка (Ref #23)

23

Part #91331-MCP-900

VIEW IN LIST

X

Прокладка (Ref #23)

23

Part #91331-MCP-900

VIEW IN LIST

X

Прокладка (Ref #23)

23

Part #91331-MCP-900

VIEW IN LIST

X

Прокладка (Ref #23)

23

Part #91331-MCP-900

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  16106-KW7-900

  Clip b, tube

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  19300-MBG-003

  Thermostat assy.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  19310-MCW-000

  Case, thermostat

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  19315-MBG-000

  Крышка термостата

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  19505-KS6-700

  Clamp a, water hose

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  19507-MAT-000

  Clamp, radiator hose

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  19511-MBG-D00

  Hose, water joint

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  19512-MCW-010

  Hose, thermobody

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  19512-MCW-000

  Hose, thermobody

  Кол-во на узел:

  1

  Примечания:

  Replaced by 19512-MCW-010 Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  19516-ML7-691

  Clamp (24-32mm)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  19517-ML7-691

  Clamp, hose (22-29)

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  19522-MW4-000

  Joint a, water

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  19523-MT3-000

  Joint, water

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  19524-MBG-D00

  Joint b, water

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  19525-MBG-000

  Hose a, water

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  19526-MBG-000

  Hose b, water

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  19527-MCW-000

  Hose, water bypass

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  19528-MBG-000

  Hose, fr. head water

  Кол-во на узел:

  1

  Примечания:

  Replaced by 19528-MCW-H00 Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  19528-MCW-H00

  Hose, fr. head water

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  19529-MBG-000

  Hose, rr. head water

  Кол-во на узел:

  1

  Примечания:

  Replaced by 19529-MCW-H00 Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  19529-MCW-H00

  Hose, rr. head water

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  96001-0602200

  Bolt, flange, 6x22

  Кол-во на узел:

  8

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90010-GHB-660

  Болт

  Кол-во на узел:

  8

  Примечания:

  Replaced by 96001-0602200 Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90010-GHB-710

  Болт

  Кол-во на узел:

  2

  Примечания:

  Replaced by 96001-060-400-0 Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  96001-060-400-0

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  91304-MCP-900

  Прокладка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  91311-MCP-901

  Прокладка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  91331-MCP-900

  Прокладка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
