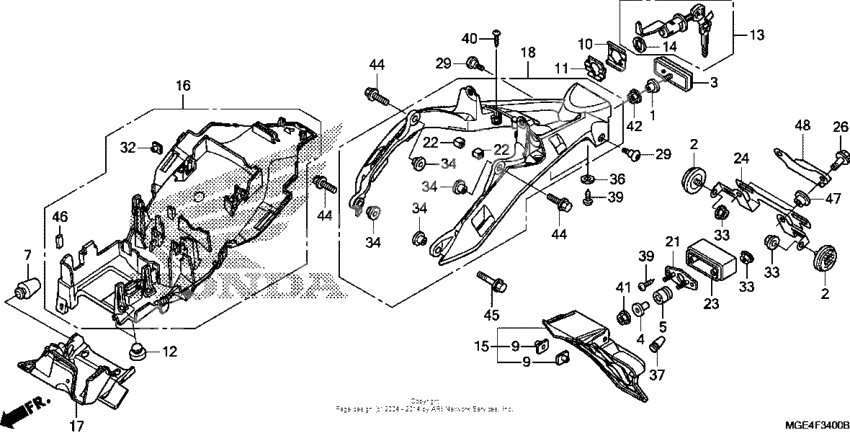

Rear fender

Rear fender

X

COLLAR (Ref #1)

1

Part #33715-MC4-610

VIEW IN LIST

X

Reflector, rr. reflex (Ref #2)

2

Part #33741-HB9-641

VIEW IN LIST

X

Reflector, rr. reflex (Ref #2)

2

Part #33741-HB9-641

VIEW IN LIST

X

Reflector, rr. reflex (Ref #2)

2

Part #33741-HB9-641

VIEW IN LIST

X

Reflector, rr. reflex (Ref #2)

2

Part #33741-HB9-641

VIEW IN LIST

X

Reflector, reflex (Ref #3)

3

Part #33741-MCJ-G00

VIEW IN LIST

X

Reflector, reflex (Ref #3)

3

Part #33741-MCJ-G01

VIEW IN LIST

X

COLLAR (Ref #4)

4

Part #37243-KV3-830

VIEW IN LIST

X

RUBBER (Ref #5)

5

Part #37244-MM4-000

VIEW IN LIST

X

Nut, special, 6mm (Ref #9)

9

Part #61304-HB3-003

VIEW IN LIST

X

Nut, special, 6mm (Ref #9)

9

Part #61304-HB3-003

VIEW IN LIST

X

Nut, special, 6mm (Ref #9)

9

Part #61304-HB3-003

VIEW IN LIST

X

Nut, special, 6mm (Ref #9)

9

Part #61304-HB3-003

VIEW IN LIST

X

Пружина (Ref #10)

10

Part #75581-MGE-000

VIEW IN LIST

X

Plate, set (Ref #11)

11

Part #75582-MGE-000

VIEW IN LIST

X

RUBBER (Ref #12)

12

Part #77110-KA3-730

VIEW IN LIST

X

Lock assy,, seat (Ref #13)

13

Part #77110-MGE-003

VIEW IN LIST

X

Rubber, seat lock (Ref #14)

14

Part #77228-MEE-D00

VIEW IN LIST

X

Brkt, license light (Ref #15)

15

Part #80100-MFL-670

VIEW IN LIST

X

Fender b, rr, (Ref #16)

16

Part #80105-MGE-000

VIEW IN LIST

X

Guard, rr. heat (Ref #17)

17

Part #80106-MGE-010

VIEW IN LIST

X

Stay a, fender (Ref #18)

18

Part #80115-MGE-000

VIEW IN LIST

X

STAY (Ref #21)

21

Part #80118-MGE-670

VIEW IN LIST

X

Rubber, protector (Ref #22)

22

Part #80119-MGE-300

VIEW IN LIST

X

Rubber, protector (Ref #22)

22

Part #80119-MGE-300

VIEW IN LIST

X

Rubber, protector (Ref #22)

22

Part #80119-MGE-300

VIEW IN LIST

X

Rubber, protector (Ref #22)

22

Part #80119-MGE-300

VIEW IN LIST

X

Brkt, license light (Ref #23)

23

Part #80201-MGE-670

VIEW IN LIST

X

Brkt, number plate (Ref #24)

24

Part #84700-MGE-672

VIEW IN LIST

X

BOLT (Ref #26)

26

Part #90001-PZ1-000

VIEW IN LIST

X

Screw, pan (6x14) (Ref #29)

29

Part #90117-MFL-D20

VIEW IN LIST

X

Screw, pan (6x14) (Ref #29)

29

Part #90117-MFL-D20

VIEW IN LIST

X

Screw, pan (6x14) (Ref #29)

29

Part #90117-MFL-D20

VIEW IN LIST

X

Screw, pan (6x14) (Ref #29)

29

Part #90117-MFL-D20

VIEW IN LIST

X

Nut special 4mm (Ref #32)

32

Part #90300-GC8-000

VIEW IN LIST

X

Washer, volt & fuel (Ref #36)

36

Part #90580-MJ0-000

VIEW IN LIST

X

Plug, cone (Ref #37)

37

Part #90899-MFJ-A00

VIEW IN LIST

X

Болт (Ref #39)

39

Part #93903-24380

VIEW IN LIST

X

Болт (Ref #39)

39

Part #93903-24380

VIEW IN LIST

X

Болт (Ref #39)

39

Part #93903-24380

VIEW IN LIST

X

Болт (Ref #39)

39

Part #93903-24380

VIEW IN LIST

X

Болт (Ref #40)

40

Part #93903-24480

VIEW IN LIST

X

Гайка (Ref #41)

41

Part #94050-05000

VIEW IN LIST

X

Гайка (Ref #42)

42

Part #94050-05070

VIEW IN LIST

X

Болт (Ref #45)

45

Part #96300-0804500

VIEW IN LIST

X

CUSHION (Ref #46)

46

Part #19105-MR8-300

VIEW IN LIST

X

Collar, seat setting (Ref #47)

47

Part #77103-MEE-000

VIEW IN LIST

X

Plate, splash guard (Ref #48)

48

Part #84705-MGE-670

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  33715-MC4-610

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  33741-HB9-641

  Reflector, rr. reflex

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  33741-MCJ-G00

  Reflector, reflex

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  33741-MCJ-G01

  Reflector, reflex

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  37243-KV3-830

  COLLAR

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  37244-MM4-000

  RUBBER

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  61304-HB3-003

  Nut, special, 6mm

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  75581-MGE-000

  Пружина

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  75582-MGE-000

  Plate, set

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  77110-KA3-730

  RUBBER

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  77110-MGE-003

  Lock assy,, seat

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  77228-MEE-D00

  Rubber, seat lock

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  80100-MFL-670

  Brkt, license light

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  80105-MGE-000

  Fender b, rr,

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  80106-MGE-010

  Guard, rr. heat

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  80115-MGE-000

  Stay a, fender

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  80118-MGE-670

  STAY

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  80119-MGE-300

  Rubber, protector

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  80201-MGE-670

  Brkt, license light

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  84700-MGE-672

  Brkt, number plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  90001-PZ1-000

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  90117-MFL-D20

  Screw, pan (6x14)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  90300-GC8-000

  Nut special 4mm

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  90301-473-003

  Nut, u, 6mm

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  90450-KG8-000

  Collar, 8mm

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  90580-MJ0-000

  Washer, volt & fuel

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 37

  Артикул:

  90899-MFJ-A00

  Plug, cone

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 39

  Артикул:

  93903-24380

  Болт

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 40

  Артикул:

  93903-24480

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 41

  Артикул:

  94050-05000

  Гайка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 42

  Артикул:

  94050-05070

  Гайка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 44

  Артикул:

  96300-0802500

  Болт

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 45

  Артикул:

  96300-0804500

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 46

  Артикул:

  19105-MR8-300

  CUSHION

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 47

  Артикул:

  77103-MEE-000

  Collar, seat setting

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 48

  Артикул:

  84705-MGE-670

  Plate, splash guard

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
