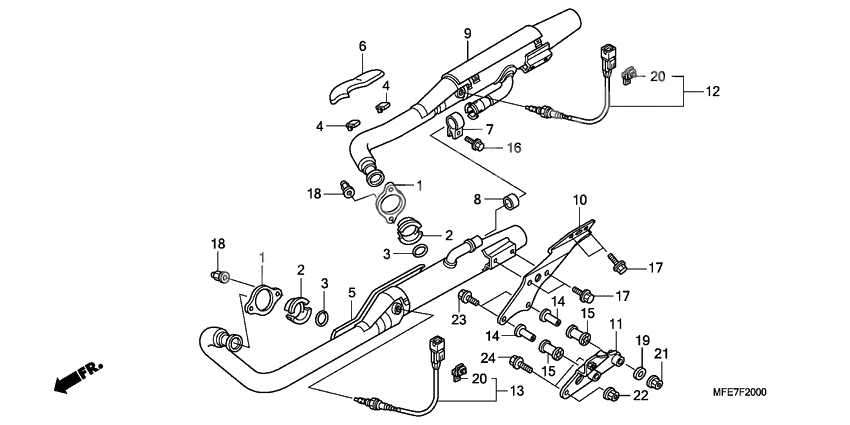

Exhaust muffler

Exhaust muffler

X

Joint, ex. pipe (Ref #1)

1

Part #18231-MBA-003

VIEW IN LIST

X

Joint, ex. pipe (Ref #1)

1

Part #18231-MBA-003

VIEW IN LIST

X

Joint, ex. pipe (Ref #1)

1

Part #18231-MBA-003

VIEW IN LIST

X

Joint, ex. pipe (Ref #1)

1

Part #18231-MBA-003

VIEW IN LIST

X

Colr, ex. pipe joint (Ref #2)

2

Part #18233-MBA-000

VIEW IN LIST

X

Colr, ex. pipe joint (Ref #2)

2

Part #18233-MBA-000

VIEW IN LIST

X

Colr, ex. pipe joint (Ref #2)

2

Part #18233-MBA-000

VIEW IN LIST

X

Colr, ex. pipe joint (Ref #2)

2

Part #18233-MBA-000

VIEW IN LIST

X

Gasket, ex. pipe (Ref #3)

3

Part #18291-MM5-860

VIEW IN LIST

X

Gasket, ex. pipe (Ref #3)

3

Part #18291-MM5-860

VIEW IN LIST

X

Gasket, ex. pipe (Ref #3)

3

Part #18291-MM5-860

VIEW IN LIST

X

Gasket, ex. pipe (Ref #3)

3

Part #18291-MM5-860

VIEW IN LIST

X

Rubber, protector (Ref #4)

4

Part #18293-MN0-000

VIEW IN LIST

X

Rubber, protector (Ref #4)

4

Part #18293-MN0-000

VIEW IN LIST

X

Rubber, protector (Ref #4)

4

Part #18293-MN0-000

VIEW IN LIST

X

Rubber, protector (Ref #4)

4

Part #18293-MN0-000

VIEW IN LIST

X

Muffler comp. (Ref #5)

5

Part #18010-MFE-640

VIEW IN LIST

X

Protector, rr. ex. (Ref #6)

6

Part #18315-MFE-771

VIEW IN LIST

X

Band, l. ex. pipe (Ref #7)

7

Part #18374-ML4-003

VIEW IN LIST

X

Packing,muffler (Ref #8)

8

Part #18391-ML8-000

VIEW IN LIST

X

Muffler comp. (Ref #9)

9

Part #18020-MFE-640

VIEW IN LIST

X

Stay, muffler (Ref #10)

10

Part #18415-MFE-670

VIEW IN LIST

X

Bracket, muffler (Ref #11)

11

Part #18455-MFE-670

VIEW IN LIST

X

Датчик (Ref #12)

12

Part #36531-MFE-641

VIEW IN LIST

X

Датчик (Ref #13)

13

Part #36532-MFE-641

VIEW IN LIST

X

COLLAR (Ref #14)

14

Part #50607-KK6-000

VIEW IN LIST

X

COLLAR (Ref #14)

14

Part #50607-KK6-000

VIEW IN LIST

X

COLLAR (Ref #14)

14

Part #50607-KK6-000

VIEW IN LIST

X

COLLAR (Ref #14)

14

Part #50607-KK6-000

VIEW IN LIST

X

Rub, muffler setting (Ref #15)

15

Part #50608-KK6-000

VIEW IN LIST

X

Rub, muffler setting (Ref #15)

15

Part #50608-KK6-000

VIEW IN LIST

X

Rub, muffler setting (Ref #15)

15

Part #50608-KK6-000

VIEW IN LIST

X

Rub, muffler setting (Ref #15)

15

Part #50608-KK6-000

VIEW IN LIST

X

Болт (Ref #16)

16

Part #90125-GS9-000

VIEW IN LIST

X

BOLT (Ref #17)

17

Part #90166-S87-A00

VIEW IN LIST

X

BOLT (Ref #17)

17

Part #90166-S87-A00

VIEW IN LIST

X

BOLT (Ref #17)

17

Part #90166-S87-A00

VIEW IN LIST

X

BOLT (Ref #17)

17

Part #90166-S87-A00

VIEW IN LIST

X

Nut, cap (8mm) (Ref #18)

18

Part #90304-ME1-670

VIEW IN LIST

X

Nut, cap (8mm) (Ref #18)

18

Part #90304-ME1-670

VIEW IN LIST

X

Nut, cap (8mm) (Ref #18)

18

Part #90304-ME1-670

VIEW IN LIST

X

Nut, cap (8mm) (Ref #18)

18

Part #90304-ME1-670

VIEW IN LIST

X

Washer, 8.3mm (Ref #19)

19

Part #90534-011-000

VIEW IN LIST

X

CLIP (Ref #20)

20

Part #91565-S3Y-003

VIEW IN LIST

X

CLIP (Ref #20)

20

Part #91565-S3Y-003

VIEW IN LIST

X

CLIP (Ref #20)

20

Part #91565-S3Y-003

VIEW IN LIST

X

CLIP (Ref #20)

20

Part #91565-S3Y-003

VIEW IN LIST

X

Гайка (Ref #21)

21

Part #94050-08070

VIEW IN LIST

X

Nut, flange (10mm) (Ref #22)

22

Part #90303-428-900

VIEW IN LIST

X

BOLT (Ref #23)

23

Part #95701-080-550-7

VIEW IN LIST

X

Болт (Ref #24)

24

Part #95701-1005007

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  18231-MBA-003

  Joint, ex. pipe

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  18233-MBA-000

  Colr, ex. pipe joint

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  18291-MM5-860

  Gasket, ex. pipe

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  18293-MN0-000

  Rubber, protector

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  18010-MFE-640

  Muffler comp.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  18300-MFE-641

  Muffler comp.

  Кол-во на узел:

  1

  Примечания:

  Replaced by 18010-MFE-640 Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  18315-MFE-771

  Protector, rr. ex.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  18374-ML4-003

  Band, l. ex. pipe

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  18391-ML8-000

  Packing,muffler

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  18020-MFE-640

  Muffler comp.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  18400-MFE-641

  Muffler comp.

  Кол-во на узел:

  1

  Примечания:

  Replaced by 18020-MFE-640 Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  18415-MFE-670

  Stay, muffler

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  18455-MFE-670

  Bracket, muffler

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  36531-MFE-641

  Датчик

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  36532-MFE-641

  Датчик

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  50607-KK6-000

  COLLAR

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  50608-KK6-000

  Rub, muffler setting

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90125-GS9-000

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90166-S87-A00

  BOLT

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90304-ME1-670

  Nut, cap (8mm)

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90534-011-000

  Washer, 8.3mm

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  91565-S3Y-003

  CLIP

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  94050-08070

  Гайка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  9405010070

  Nut, flange, 10mm

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90303-428-900 Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  90303-428-900

  Nut, flange (10mm)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  95701-080-550-7

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  95701-1005007

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
