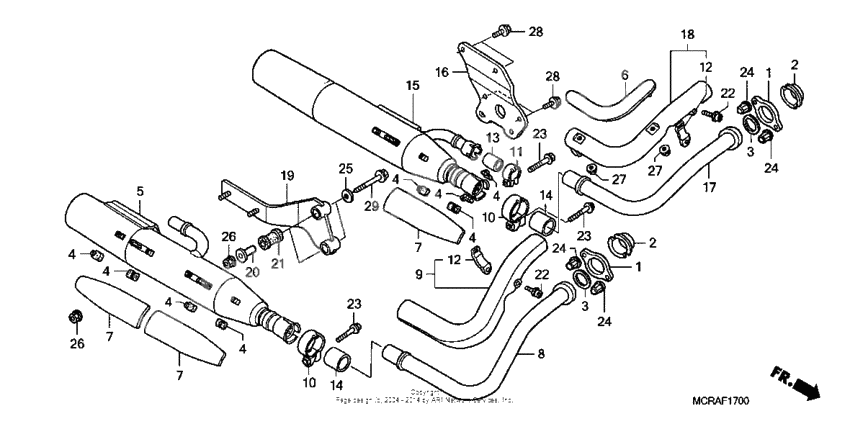

Exhaust muffler

Exhaust muffler

X

Joint, ex. pipe (Ref #1)

1

Part #18231-MBA-003

VIEW IN LIST

X

Joint, ex. pipe (Ref #1)

1

Part #18231-MBA-003

VIEW IN LIST

X

Joint, ex. pipe (Ref #1)

1

Part #18231-MBA-003

VIEW IN LIST

X

Joint, ex. pipe (Ref #1)

1

Part #18231-MBA-003

VIEW IN LIST

X

Colr, ex. pipe joint (Ref #2)

2

Part #18233-MBA-000

VIEW IN LIST

X

Colr, ex. pipe joint (Ref #2)

2

Part #18233-MBA-000

VIEW IN LIST

X

Colr, ex. pipe joint (Ref #2)

2

Part #18233-MBA-000

VIEW IN LIST

X

Colr, ex. pipe joint (Ref #2)

2

Part #18233-MBA-000

VIEW IN LIST

X

Gasket, ex. pipe (Ref #3)

3

Part #18291-MM5-860

VIEW IN LIST

X

Gasket, ex. pipe (Ref #3)

3

Part #18291-MM5-860

VIEW IN LIST

X

Gasket, ex. pipe (Ref #3)

3

Part #18291-MM5-860

VIEW IN LIST

X

Gasket, ex. pipe (Ref #3)

3

Part #18291-MM5-860

VIEW IN LIST

X

Muffler, fr. (Ref #5)

5

Part #18310-MCR-A01

VIEW IN LIST

X

Protr, rr. ex. pipe (Ref #6)

6

Part #18315-MCL-003

VIEW IN LIST

X

Pipe, fr. ex. (Ref #8)

8

Part #18320-MCR-D01

VIEW IN LIST

X

Cover, fr. ex. pipe (Ref #9)

9

Part #18325-MCR-D01

VIEW IN LIST

X

Band, l. ex. pipe (Ref #10)

10

Part #18374-ML4-003

VIEW IN LIST

X

Band, l. ex. pipe (Ref #10)

10

Part #18374-ML4-003

VIEW IN LIST

X

Band, l. ex. pipe (Ref #10)

10

Part #18374-ML4-003

VIEW IN LIST

X

Band, l. ex. pipe (Ref #10)

10

Part #18374-ML4-003

VIEW IN LIST

X

Band, l. ex. pipe (Ref #11)

11

Part #18374-MN1-670

VIEW IN LIST

X

Band, ex. pipe cover (Ref #12)

12

Part #18376-MCR-D01

VIEW IN LIST

X

Band, ex. pipe cover (Ref #12)

12

Part #18376-MCR-D01

VIEW IN LIST

X

Band, ex. pipe cover (Ref #12)

12

Part #18376-MCR-D01

VIEW IN LIST

X

Band, ex. pipe cover (Ref #12)

12

Part #18376-MCR-D01

VIEW IN LIST

X

Gasket, muffler (Ref #13)

13

Part #18391-MB0-891

VIEW IN LIST

X

Packing,muffler (Ref #14)

14

Part #18391-ML8-000

VIEW IN LIST

X

Packing,muffler (Ref #14)

14

Part #18391-ML8-000

VIEW IN LIST

X

Packing,muffler (Ref #14)

14

Part #18391-ML8-000

VIEW IN LIST

X

Packing,muffler (Ref #14)

14

Part #18391-ML8-000

VIEW IN LIST

X

Muffler, rr. (Ref #15)

15

Part #18410-MCR-A01

VIEW IN LIST

X

Bracket, muffler (Ref #16)

16

Part #18415-MCR-A01

VIEW IN LIST

X

Pipe, rr. ex. (Ref #17)

17

Part #18420-MCR-D01

VIEW IN LIST

X

Cover, rr. ex. pipe (Ref #18)

18

Part #18425-MCR-D01

VIEW IN LIST

X

Bracket, muffler (Ref #19)

19

Part #18455-MCR-A00

VIEW IN LIST

X

COLLAR (Ref #20)

20

Part #50607-KK6-000

VIEW IN LIST

X

RUBBER (Ref #21)

21

Part #50608-KV0-000

VIEW IN LIST

X

Bolt (6x20) (Ref #22)

22

Part #90102-MK4-000

VIEW IN LIST

X

Bolt (6x20) (Ref #22)

22

Part #90102-MK4-000

VIEW IN LIST

X

Bolt (6x20) (Ref #22)

22

Part #90102-MK4-000

VIEW IN LIST

X

Bolt (6x20) (Ref #22)

22

Part #90102-MK4-000

VIEW IN LIST

X

Washer, 8.3mm (Ref #25)

25

Part #90534-011-000

VIEW IN LIST

X

Гайка (Ref #26)

26

Part #94050-08070

VIEW IN LIST

X

Гайка (Ref #26)

26

Part #94050-08070

VIEW IN LIST

X

Гайка (Ref #26)

26

Part #94050-08070

VIEW IN LIST

X

Гайка (Ref #26)

26

Part #94050-08070

VIEW IN LIST

X

Nut-washer (Ref #27)

27

Part #94070-05080

VIEW IN LIST

X

Nut-washer (Ref #27)

27

Part #94070-05080

VIEW IN LIST

X

Nut-washer (Ref #27)

27

Part #94070-05080

VIEW IN LIST

X

Nut-washer (Ref #27)

27

Part #94070-05080

VIEW IN LIST

X

BOLT (Ref #28)

28

Part #95701-080-160-7

VIEW IN LIST

X

BOLT (Ref #28)

28

Part #95701-080-160-7

VIEW IN LIST

X

BOLT (Ref #28)

28

Part #95701-080-160-7

VIEW IN LIST

X

BOLT (Ref #28)

28

Part #95701-080-160-7

VIEW IN LIST

X

Болт (Ref #29)

29

Part #95701-0806007

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  18231-MBA-003

  Joint, ex. pipe

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  18233-MBA-000

  Colr, ex. pipe joint

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  18291-MM5-860

  Gasket, ex. pipe

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  18293-MN0-000

  Rubber, protector

  Кол-во на узел:

  8

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  18310-MCR-A01

  Muffler, fr.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  18315-MCL-003

  Protr, rr. ex. pipe

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  18315-MR1-000

  Крышка глушителя

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  18320-MCR-D01

  Pipe, fr. ex.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  18325-MCR-D01

  Cover, fr. ex. pipe

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  18374-ML4-003

  Band, l. ex. pipe

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  18374-MN1-670

  Band, l. ex. pipe

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  18376-MCR-D01

  Band, ex. pipe cover

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  18391-MB0-891

  Gasket, muffler

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  18391-ML8-000

  Packing,muffler

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  18410-MCR-A01

  Muffler, rr.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  18415-MCR-A01

  Bracket, muffler

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  18420-MCR-D01

  Pipe, rr. ex.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  18425-MCR-D01

  Cover, rr. ex. pipe

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  18455-MCR-A00

  Bracket, muffler

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  50607-KK6-000

  COLLAR

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  50608-KV0-000

  RUBBER

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  90102-MK4-000

  Bolt (6x20)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  90161-ML7-000

  Болт

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  90304-ME1-670

  Nut, cap (8mm)

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  90534-011-000

  Washer, 8.3mm

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  94050-08070

  Гайка

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  94070-05080

  Nut-washer

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  95701-080-160-7

  BOLT

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  95701-0806007

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
